SMA Solar Technology AG Maintenance et entretien
Manuel d’utilisation SMatrix-BFR095014 63

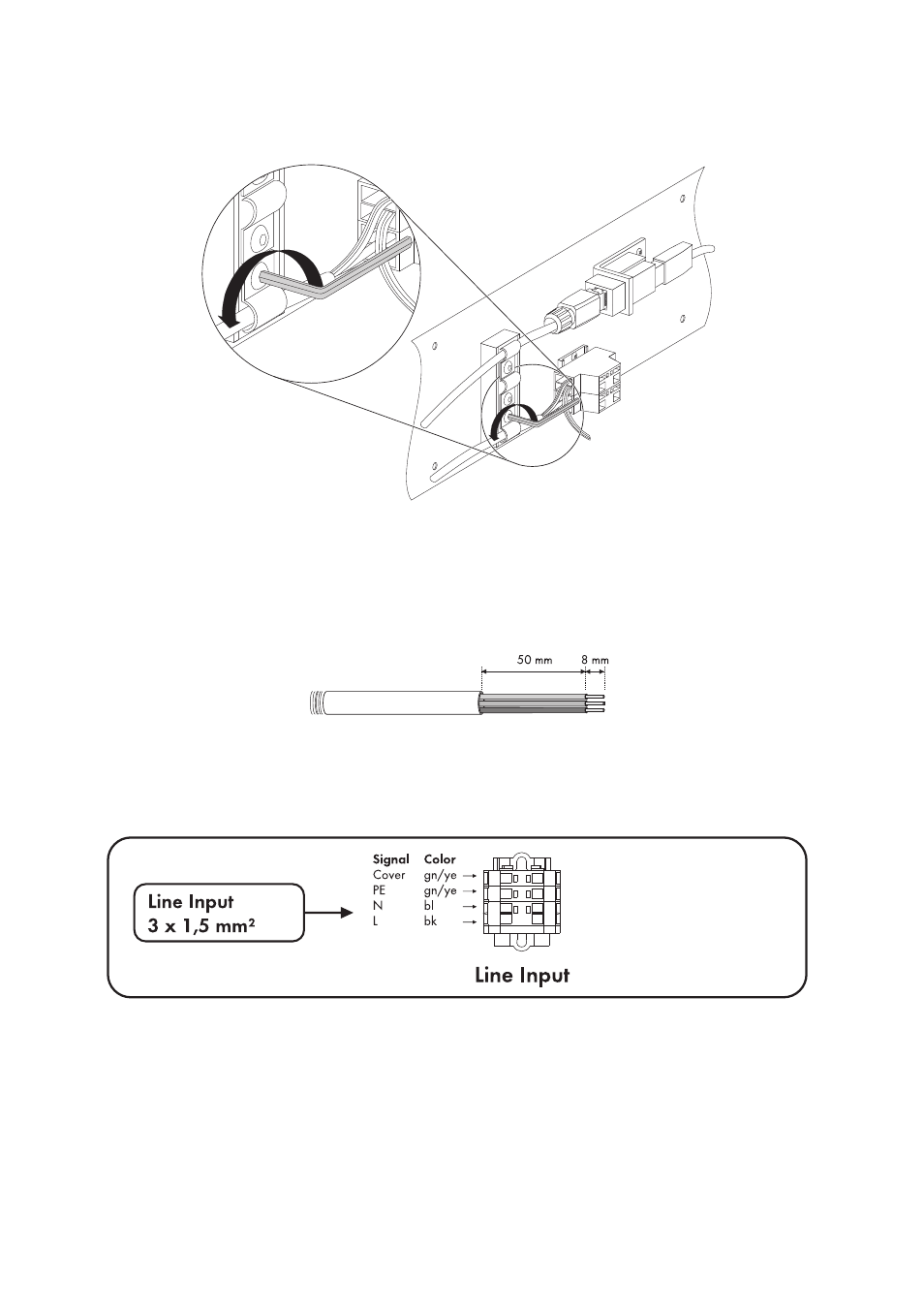

5. Desserrez la vis de la borne qui entoure le câble électrique.
6. Dégagez les fils du câble électrique du serre-fils avec un tournevis cruciforme.
7. Tirez le câble électrique du boîtier de raccordement à travers le raccord à vis.
8. Faites passer le nouveau câble électrique à travers le raccord à vis.
9. Enlevez 50 mm de la gaine de câble.
10. Dénudez les fils sur 8 mm.
11. Raccordez les fils du câble électrique, comme indiqué sur le schéma de raccordement collé sur
le boîtier.
12. Insérez le câble électrique dans la borne de sorte à n'exercer aucune traction sur les fils. Serrez
la vis de la borne. La borne décharge le câble de toute traction et empêche que les fils ne se
desserrent.
13. Tirez l'excédent de câble hors du boîtier de raccordement de sorte à pouvoir rabattre le boîtier.
Les câbles ne doivent être soumis à aucune traction.
14. Vissez les raccords à vis des passages de câbles.
15. Refermez le boîtier de raccordement à l'aide des 4 vis.
