Montage
SMA Solar Technology AG
22
SMatrix-BFR095014
Manuel d’utilisation
5.3.2 Monter le Sunny Matrix à l'aide d'attaches

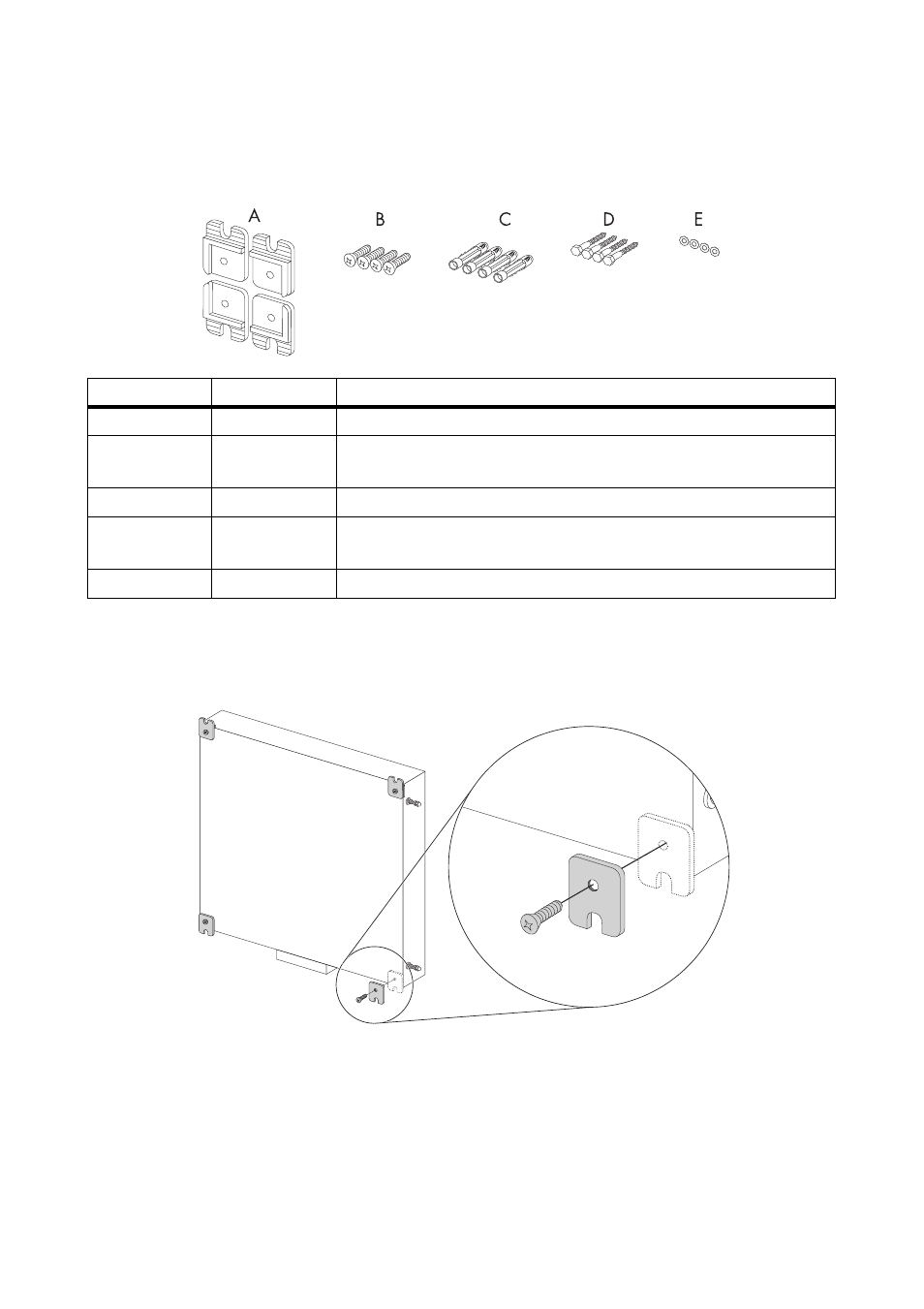

Accessoires de montage inclus dans la livraison
Fixer les attaches au Sunny Matrix
1. Fixez les 4 attaches au dos du Sunny Matrix à l'aide des vis à tête fraisée fendue en croix
fournies, comme illustré.
☑ Les attaches sont montées sur le Sunny Matrix.
Position
Nombre
Désignation
A
4
Attaches
B
4
Vis à tête fraisée fendue en croix pour fixer les attaches au Sunny
Matrix.
C
4
Chevilles
D
4
Vis à six pans creux (6 mm x 60 mm) pour fixer le Sunny Matrix à
un mur avec les attaches.
E
4
Rondelles
