6.3.3 Zone graphique

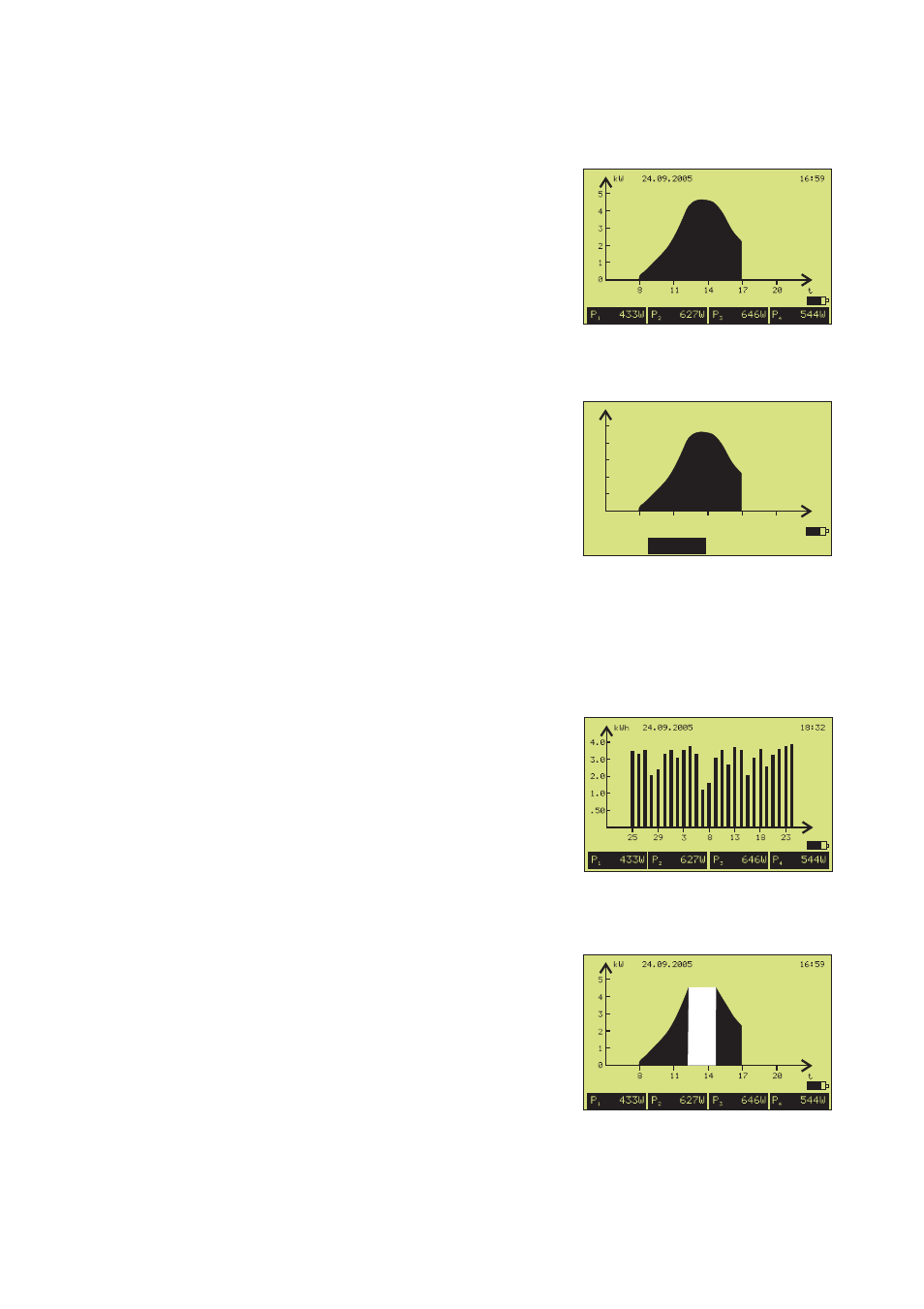

Puissance totale
Les données relatives à la puissance totale de vos
onduleurs est représentée graphiquement dans la
zone graphique de l'affichage normal (voir illustration
de droite).
Puissance unitaire
En tournant le bouton, vous pouvez visualiser la
représentation graphique de la puissance de chacun
des onduleurs (P1, P2, P3, P4). Consultez le menu
pour savoir à quels onduleurs correspondent P1, P2,
P3, P4 (voir chapitre “Adaptation des compteurs
d'énergie en Sunny Beam" à la page 55).
Lorsque toutes les données de chacun des onduleurs
ont été affichées, vous pouvez accéder à la visualisation des rendements
énergétiques journaliers en tournant le bouton à nouveau.
Rendements énergétiques journaliers
L'ensemble des rendements énergétiques journaliers
est affiché sous forme d'un diagramme en colonnes.
Vous avez le choix d'afficher les rendements
énergétiques journaliers du mois en cours ou des 31
derniers jours écoulés (voir chapitre “Valeurs
énergétiques journalières" à la page 57).
Parties grisées
Les parties grisées représentent soit un mauvais
contact radio, soit des interruptions de la
radiotransmission entre l'onduleur et le Sunny Beam
(pour éliminer les erreurs, voir chapitre “Parties
grisées" à la page 79).
