Montage du Piggy-Back radio dans l'onduleur
Guide d'utilisation
SBeam-12:NF1606
Page 35

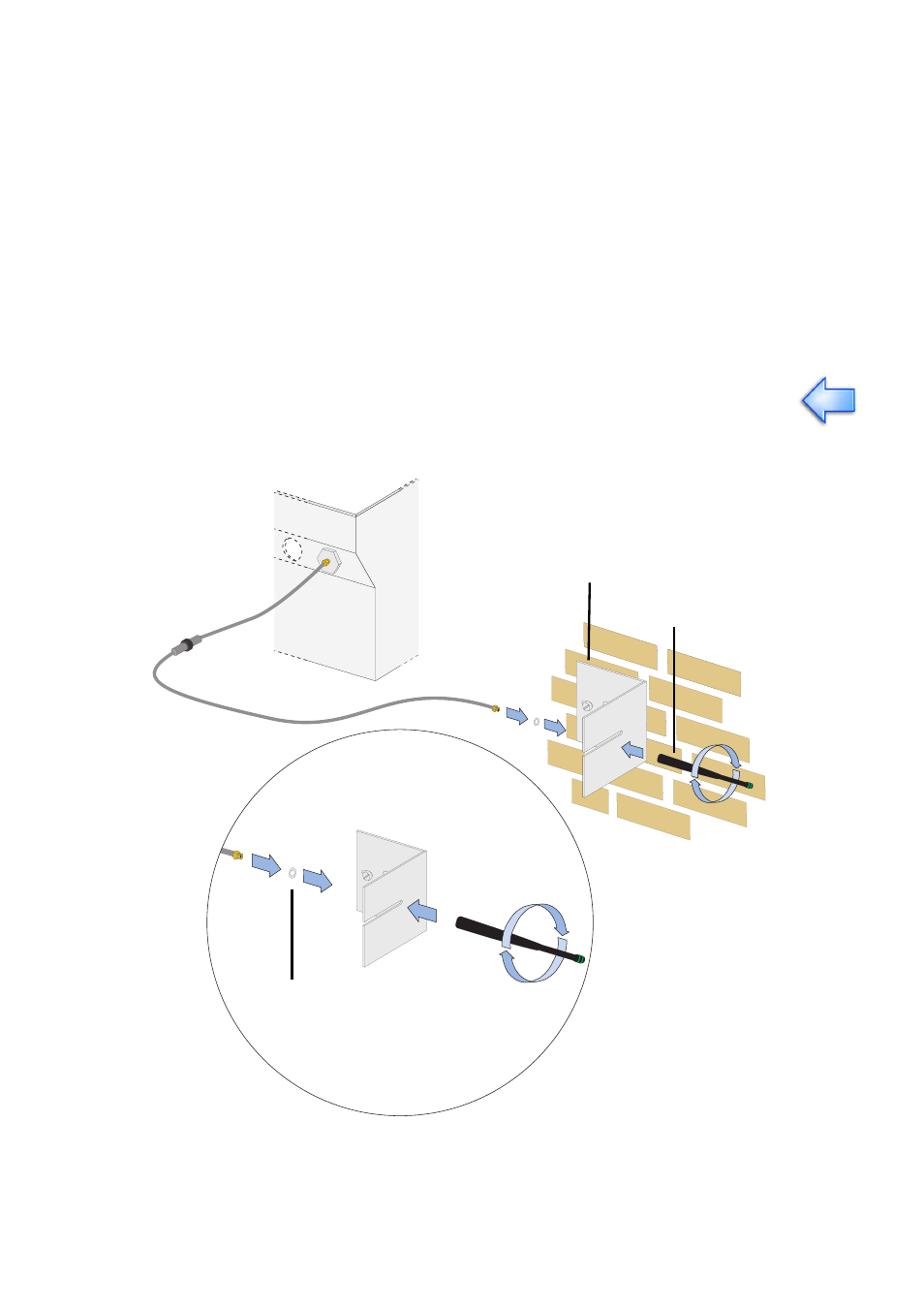

Monter l'équerre d'antenne
3.
Retirez le film de protection de l'équerre d'antenne.
4.
Fixez l'équerre d'antenne à l'aide de vis et de chevilles dans une orientation
appropriée vers l'onduleur. Une explication des avantages d'un montage
vertical ou horizontal figure au chapitre 5.4.2 Kit antenne externe.
5.
Placez la rondelle sur le pas de vis extérieur du câble d'antenne et insérez le
pas de vis extérieur à travers la fente prévue sur l'équerre d'antenne.
6.
Vissez ensuite la pointe de l'antenne de l'autre côté de l'équerre d'antenne au
pas de vis extérieur du câble d'antenne.
Evitez de plier exagérément le câble d'antenne.
Rondelle
Equerre d'antenne
Pointe d'antenne
