5.4.2 Kit antenne externe
Le kit antenne externe (N° de commande SMA, voir chapitre “Accessoires" à la
page 12) peut être monté à la verticale ou à l'horizontale, et s'adapte ainsi au mieux
aux conditions locales.

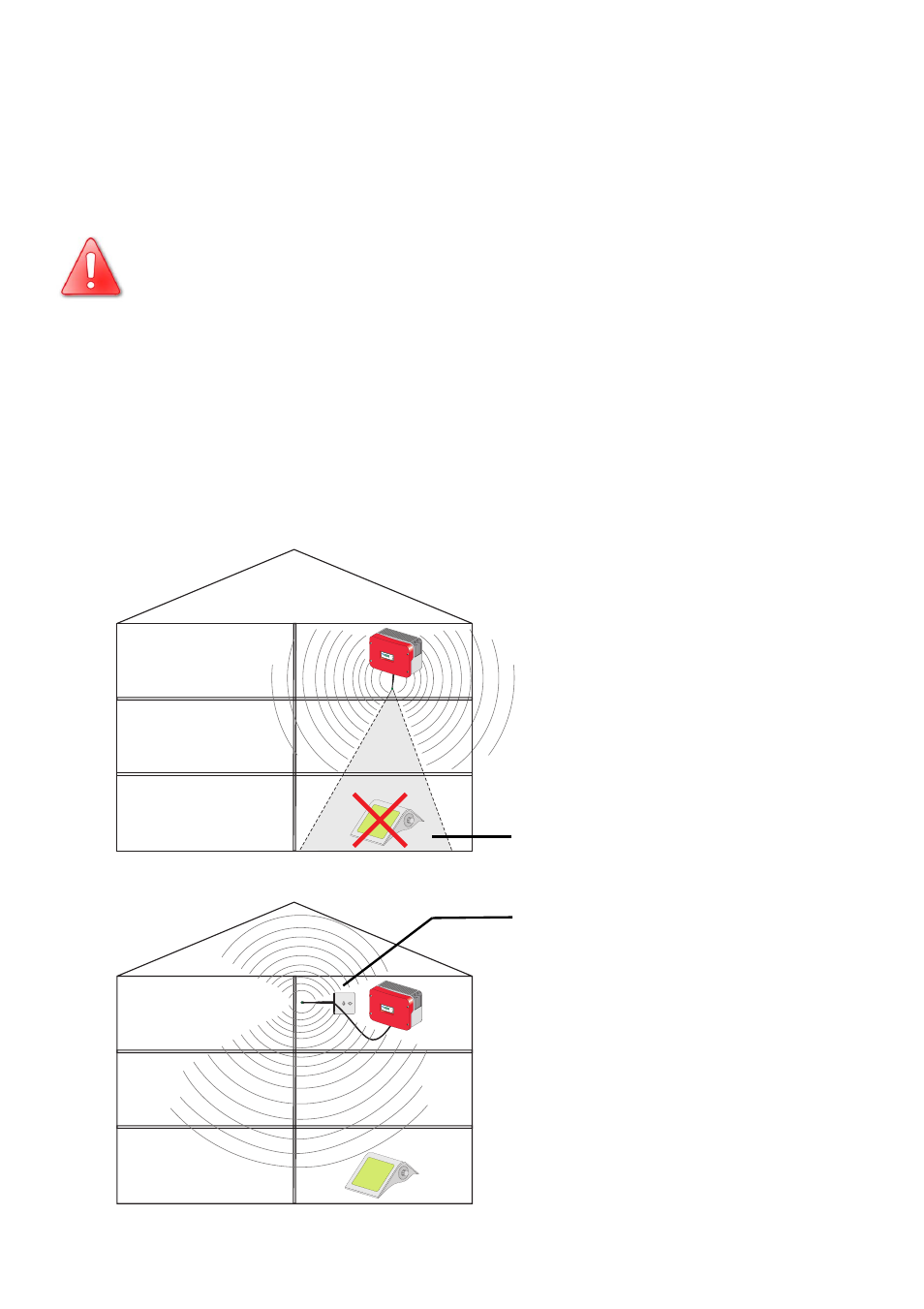

D'un étage à l'autre avec antenne externe
Si les murs ou les plafonds du bâtiment ont une capacité d'amortissement élevée qui
atténue la radiotransmission entre l'onduleur et le Sunny Beam, vous pouvez les
contourner à l'aide d'une antenne externe montée sur support en équerre. Faites
passer le câble de l'antenne tout simplement à travers le mur ou le plafond et montez
l'équerre d'antenne de l'autre côté. L'équerre d'antenne doit alors être montée à
l'horizontale comme représenté dans l'illustration.
Le kit antenne externe n'est pas adapté à un montage à
l'extérieur !
Sunny Beam
Sunny Beam
Betrieb Operati on Erdschlu ss Earth Fa ult Störung Failure
Betrieb Operati on Erdschlu ss Earth Fa ult Störung Failure
En dehors de la zone couverte
Kit antenne externe
ou en zone morte
(avec équerre d'antenne et
câble de rallonge pour antenne)
