Montage du Piggy-Back radio dans l'onduleur SMA Technologie AG
Page 28 SBeam-12:NF1606 Guide d'utilisation
5.3.1 En cas de situation de départ (A) - rééquiper
Ce chapitre se rapporte uniquement à la situation de départ (A). Pour différencier les
situations de départ, voir chapitre “Montage du kit antenne externe" à la page 26.
Démonter l'antenne existante
1. Ouvrez l'onduleur en suivant les
indications données dans la
documentation de l'onduleur.
2. Dévissez le câble d'antenne du
raccordement d'antenne du Piggy-
Back radio à l'intérieur du boîtier de
l'onduleur.
3. Dévissez le manchon fileté du
raccord à vis PG.
4. Retirez tout simplement l'ensemble du
câble d'antenne du boîtier de
l'onduleur en tirant sur la pointe
d'antenne.
Ce faisant, le contact d'antenne est
retiré du raccord à vis. Le raccord à
vis lui-même reste fixé au boîtier de
l'onduleur (voir illustration, page
suivante).
Ce chapitre s'adresse uniquement aux électriciens dûment
qualifiés !
Toute intervention sur l'onduleur doit être exclusivement effectuée
par un électricien dûment qualifié ! Veuillez respecter toutes les
consignes de sécurité figurant dans la documentation de
l'onduleur !

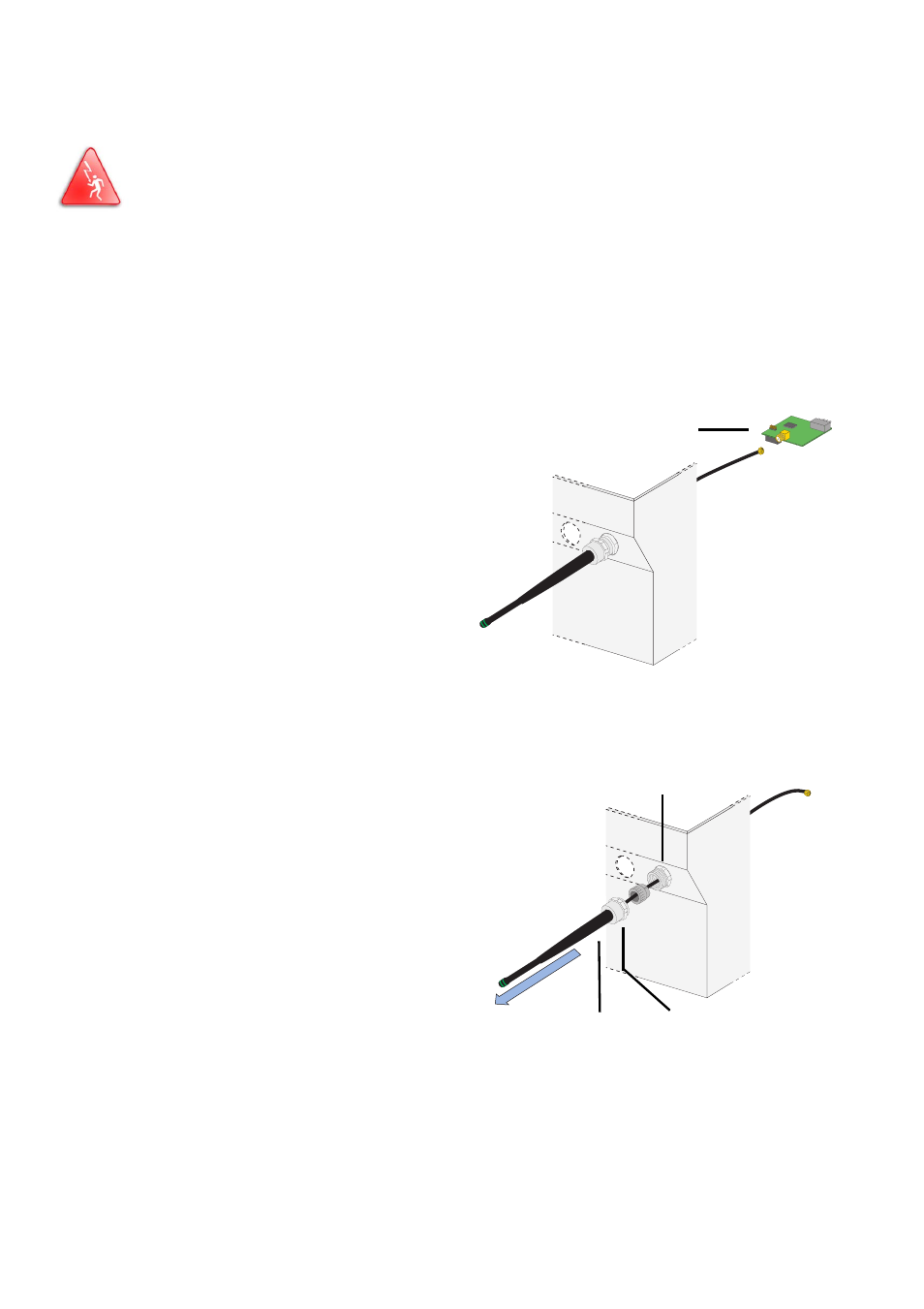

Piggy-Back radio
Pointe d'antenne Manchon fileté
Raccord à vis PG
