SMA Technologie AG Montage du Piggy-Back radio dans l'onduleur
Guide d'utilisation SBeam-12:NF1606 Page 39

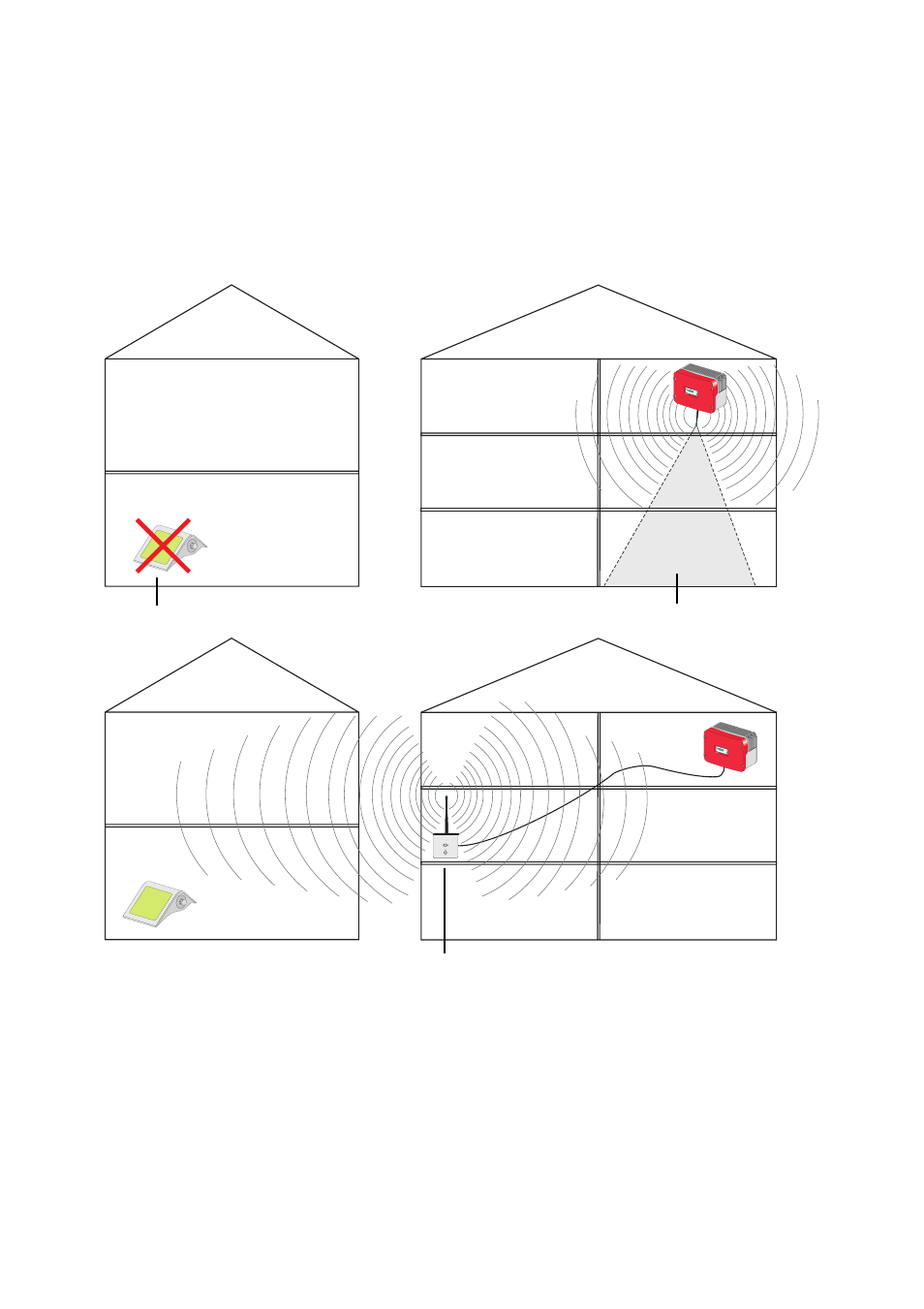

D'un bâtiment à l'autre avec antenne externe
Lorsque la radiotransmission d'un bâtiment à un autre est insuffisante, vous pouvez
contourner les murs à l'aide d'une antenne externe montée sur support en équerre.
Pour ce faire, passez le câble de l'antenne tout simplement à travers le mur et montez
l'équerre d'antenne de l'autre côté. L'équerre d'antenne doit être montée à la
verticale comme représenté dans l'illustration.
Betrieb Operati on Erdschlus s Earth Fa ult Störung Failure
Sunny Beam
Sunny Beam
Betrieb Operati on Erdschlu ss Earth Fa ult Störung Failure
Kit antenne externe
zone morte En dehors de la zone couverte
(avec équerre d'antenne et câble de rallonge)
