SMA SUNNY BEAM - Manuel (Page 20)

Montage du Piggy-Back radio dans l'onduleur SMA Technologie AG
Page 20 SBeam-12:NF1606 Guide d'utilisation
5.1.1 Montage (A) : Piggy-Back radio et antenne
Ce chapitre se rapporte uniquement au contenu de livraison (A). Pour différencier les
contenus de livraison, voir chapitre “Montage du Piggy-Back radio dans l'onduleur"
à la page 19.
1. Ouvrez l'onduleur en suivant les indications données dans la documentation de
l'onduleur.

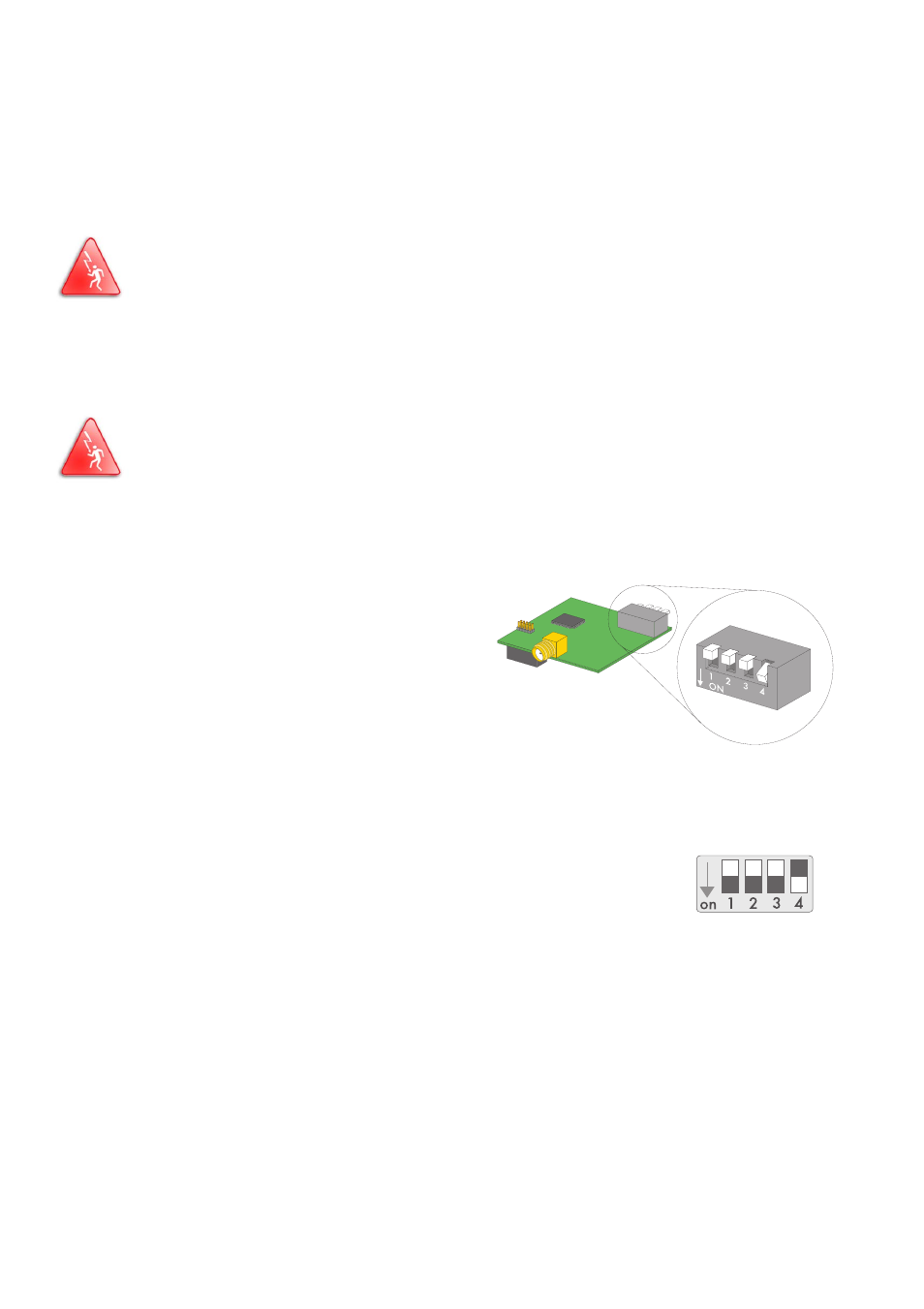

2. Les commutateurs DIP du Piggy-Back
radio sont réglés par défaut sur le
groupe 1. Même si vous ne souhaitez
pas modifier ce réglage, vérifiez tout
de même le réglage des commutateurs
DIP équipant le Piggy-Back radio à
l'aide du schéma ci-dessous. Seul le
commutateur 4 devrait être enfoncé
vers le bas.
Vous trouverez d'autres informations concernant le réglage des groupes au
chapitre “Réglage des commutateurs DIP du Piggy-Back radio" à la page 25.
3. Insérez le Piggy-Back radio sans appliquer une pression
trop importante, à partir de la gauche, dans l'emplacement
prévu dans l'onduleur tel qu'illustré dans la documentation
relative à l'onduleur. Faites attention à ne pas insérer le
Piggy-Back de façon décalée. La broche de droite de la
rangée de broches courte inférieure, reste libre.
Ce chapitre s'adresse uniquement aux électriciens dûment
qualifiés !
Toute intervention sur l'onduleur doit être exclusivement effectuée
par un électricien dûment qualifié ! Veuillez respecter toutes les
consignes de sécurité figurant dans la documentation de
l'onduleur !
Le Piggy-Back radio ne doit être raccordé à l'antenne radio que
par le câble antenne coaxial livré. Seul le câble antenne coaxial
livré garantit une sécurité suffisante des personnes.
Commutateurs DIP
Commutateurs
groupe 1
DIP réglés sur
