SMA SUNNY BEAM - Manuel (Page 25)

SMA Technologie AG Montage du Piggy-Back radio dans l'onduleur
Guide d'utilisation SBeam-12:NF1606 Page 25

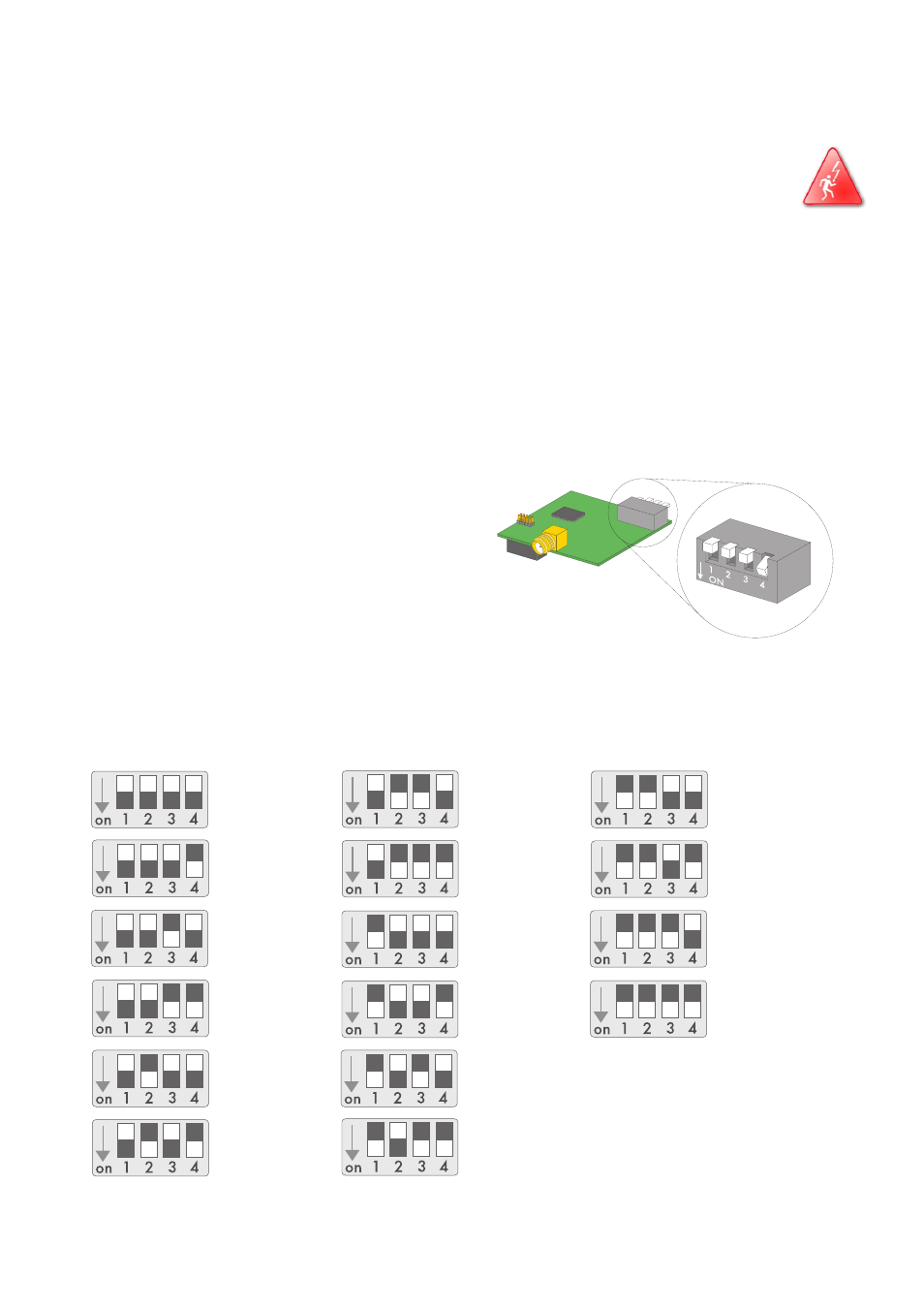

5.2 Réglage des commutateurs DIP du Piggy-Back radio
Les Piggy-Back radio peuvent être réglés en groupes par le biais des commutateurs
DIP (0 à 15, voir illustrations ci-dessous). Vous pouvez ainsi, lors de la réception des
données avec le Sunny Beam, exclure les onduleurs tiers s'il y en a trop qui sont
réglés sur le même groupe dans le voisinage. Le Sunny Beam et les Piggy-Back radio
doivent toujours être réglés sur un même groupe. Les Piggy-Back sont réglés par
défaut en usine sur le groupe 1.
Vous pouvez changer le groupe du Piggy-
Back radio en positionnant les
commutateurs DIP blancs du Piggy-Back vers
le haut ou vers le bas (voir illustration de
droite). Pour savoir quelle position de
commutateur DIP correspond à quel
groupe, veuillez vous référer au
récapitulatif. Pour modifier le réglage des
groupes du Sunny Beam, voir chapitre
“Réglage d'un groupe dans le Sunny Beam" à la page 59.
Aperçu du réglage des groupes du Piggy-Back radio
Ce chapitre s'adresse uniquement aux électriciens dûment
qualifiés !
Toute intervention sur l'onduleur doit être exclusivement effectuée
par un électricien dûment qualifié ! Veuillez respecter toutes les
consignes de sécurité figurant dans la documentation de
l'onduleur !
0 6 12
1 (réglage
usine)
7 13
2 8 14
3 9 15
4 10
5 11
Commutateurs DIP
