Raccordement électrique
SMA Solar Technology AG
32
MC-BOX-36-IA-IFR105010
Instructions d’installation

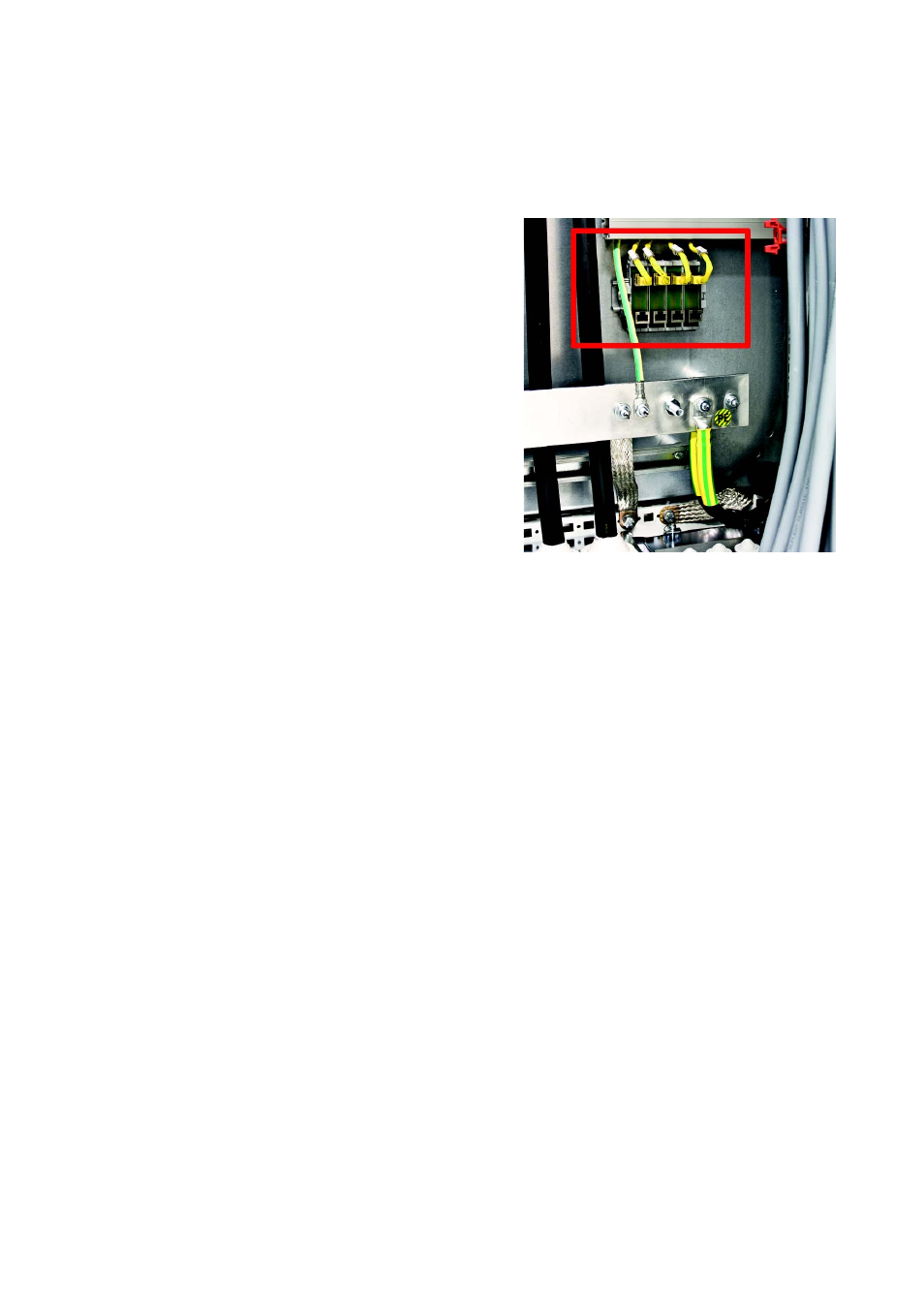

5.4.3 Raccordement du câble de communication
1. Faites passer le câble noir dans le Multicluster Box (voir chapitre 5.4.1 « Câblage »
2. Connectez le câble à la borne « ComSync IN ».
3. Raccordez l'extrémité du câble de communication au connecteur femelle « ComSyncIn » du
Sunny Island Master du Main Cluster.
☑ Le câble de communication est raccordé.
4. Replacez la tôle coulissante dans le sol du Multicluster Box et vissez-la. Ce faisant, assurez-vous
que les joints d'étanchéité sont correctement positionnés.
