SMA Solar Technology AG Raccordement électrique
Instructions d’installation MC-BOX-36-IA-IFR105010 21
5.3.1 Raccordement du générateur
Vous pouvez raccorder un générateur triphasé au Multicluster Box. Vous avez également la
possibilité de raccorder l'appareil au réseau public.
Les phases L1, L2 et L3 sont conduites dans le Multicluster Box via un interrupteur sectionneur à
fusibles. Les cartouches fusibles sont conçues pour un courant nominal de 435 A.
Déterminez, en fonction du type de câblage et des conditions d'installation, la puissance de fusible
nécessaire et utilisez les cartouches fusibles appropriées. L'interrupteur sectionneur à fusibles est
équipé au départ usine des cartouches fusibles de puissance maximale à utiliser.
Exigences relatives aux câbles
• La section de fil doit être sélectionnée en fonction de la puissance nominale du générateur.
• Si le générateur ne dispose pas de fusible de sortie, vous devez alors vous assurer que le
câblage est protégé contre les courts-circuits et défauts à la terre.
• En cas de grandes longueurs de câbles, un boîtier de fusibles supplémentaire doit être installé
à proximité du générateur.
Procédure lors du raccordement
1. Faites passer les câbles dans le Multicluster Box (voir chapitre 5.2 « Câblage » (Page 20)).

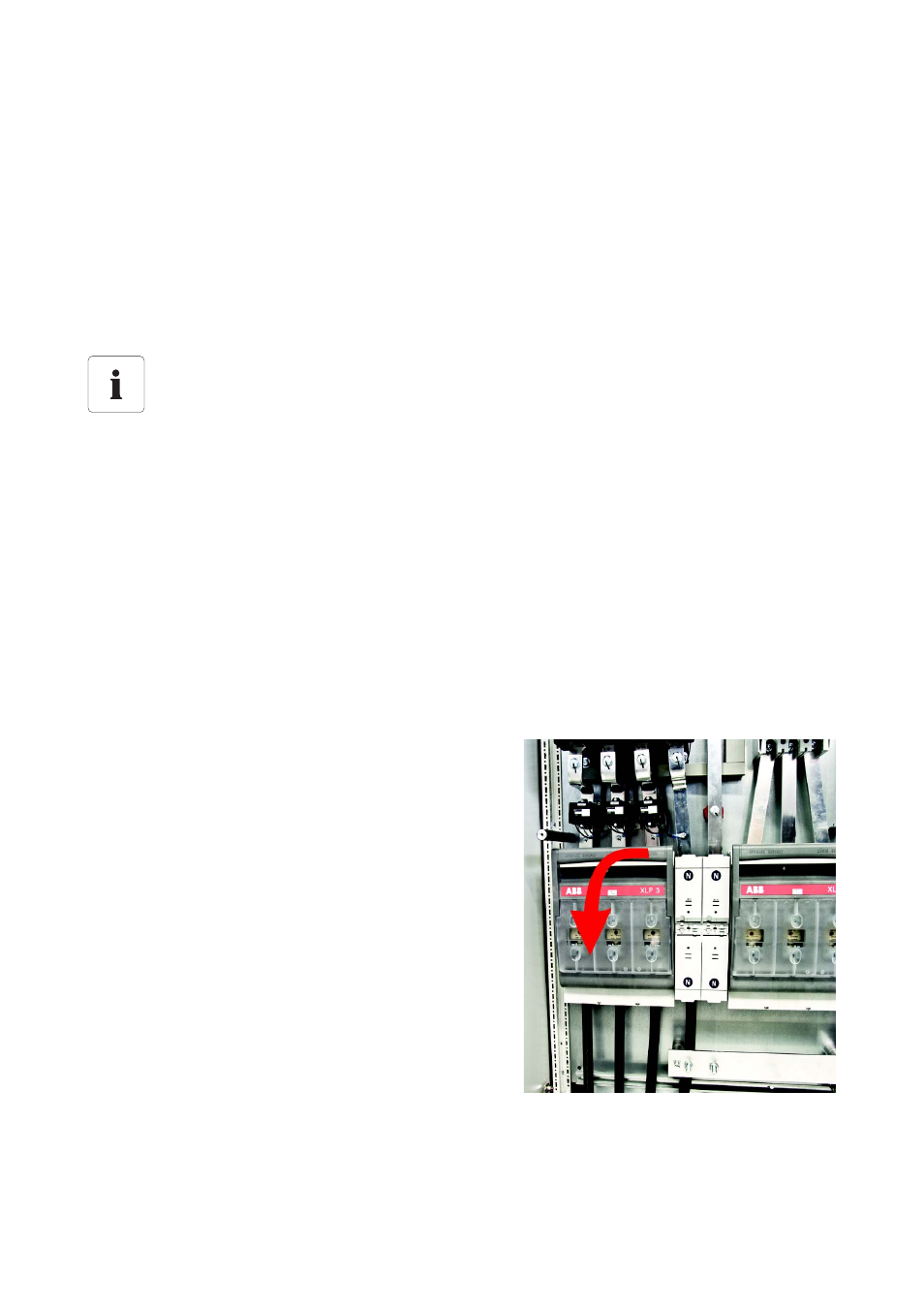

2. Baissez la poignée du porte-fusible.
3. Soulevez et retirez le porte-fusible avec les deux
mains au niveau de la fixation.
Le fusible de sortie du générateur a une influence sur la configuration du câble
de l'installation photovoltaïque
Veuillez tenir compte du fait que la configuration du fusible de sortie du générateur
détermine la configuration du câble de l'installation photovoltaïque (voir
chapitre 5.3.3 « Raccordement de l'installation photovoltaïque » (Page 25)).
