Raccordement électrique SMA Solar Technology AG
30 MC-BOX-36-IA-IFR105010 Instructions d’installation
5.4 Communication
Le Multicluster Box transmet des signaux de mesure de tension et de courant au Sunny Island. Ces
signaux sont transmis à l'aide des câbles de commande et de mesure fournis. Le Sunny Island Master
dans le Main Cluster commande le Multicluster Box via un bus CAN.
5.4.1 Câblage

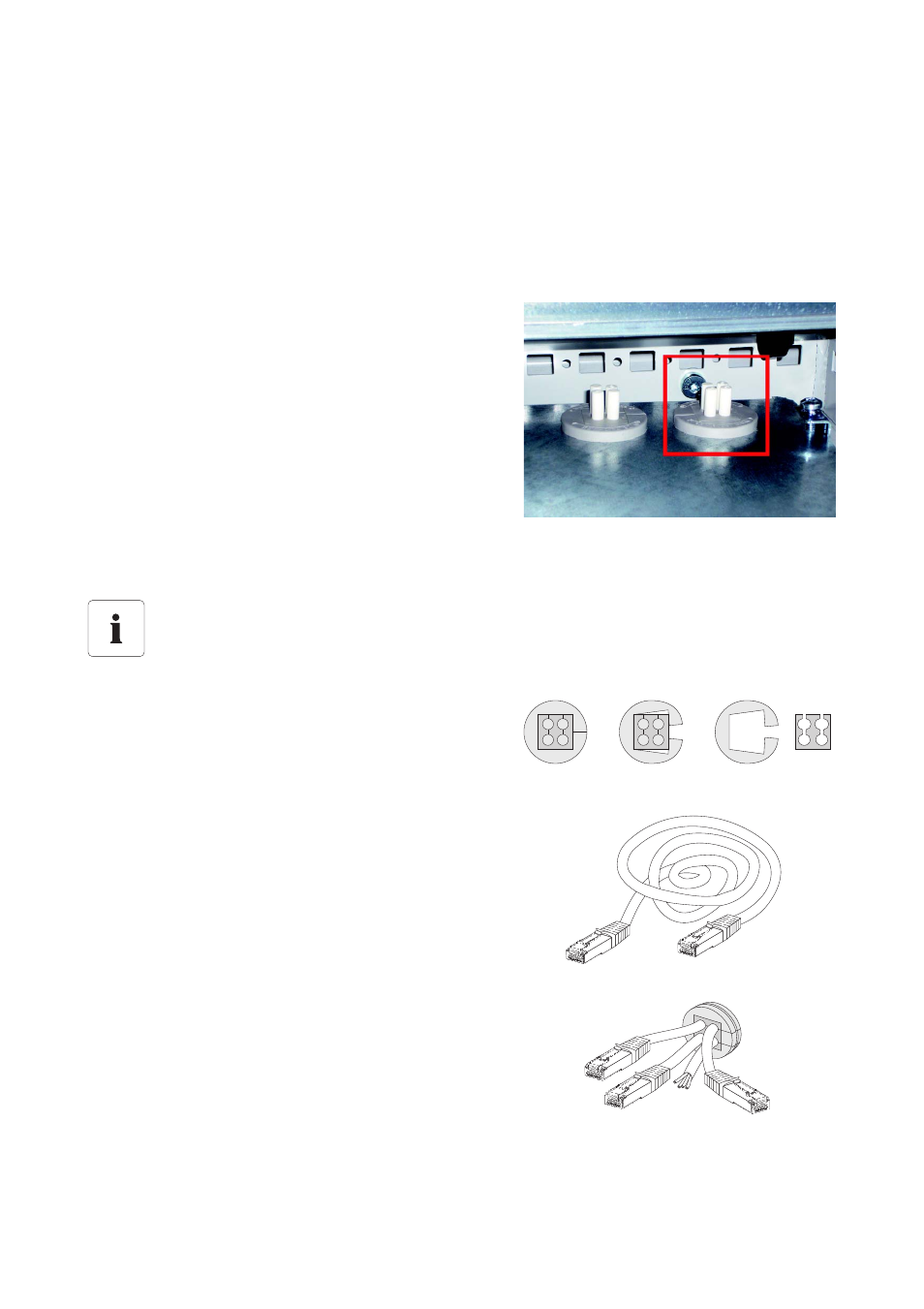

1. Retirez le manchon support du passage de câbles
au niveau du sol du Multicluster Box.
2. Faites passer les câbles de commande, de mesure et de communication à travers le passage
de câbles dans le Multicluster Box.
3. Faites passer les câbles de commande, de mesure
ou de communication dans l'un des quatre orifices
du manchon support de câble.
4. Enfoncez le manchon support de câble dans le
passage de câbles.
Longueur de câble
Prévoyez une longueur de câble suffisante entre le passage de câbles du boîtier jusqu'à la
borne de raccordement souhaitée.
