Raccordement électrique
SMA Solar Technology AG
22
MC-BOX-36-IA-IFR105010
Instructions d’installation

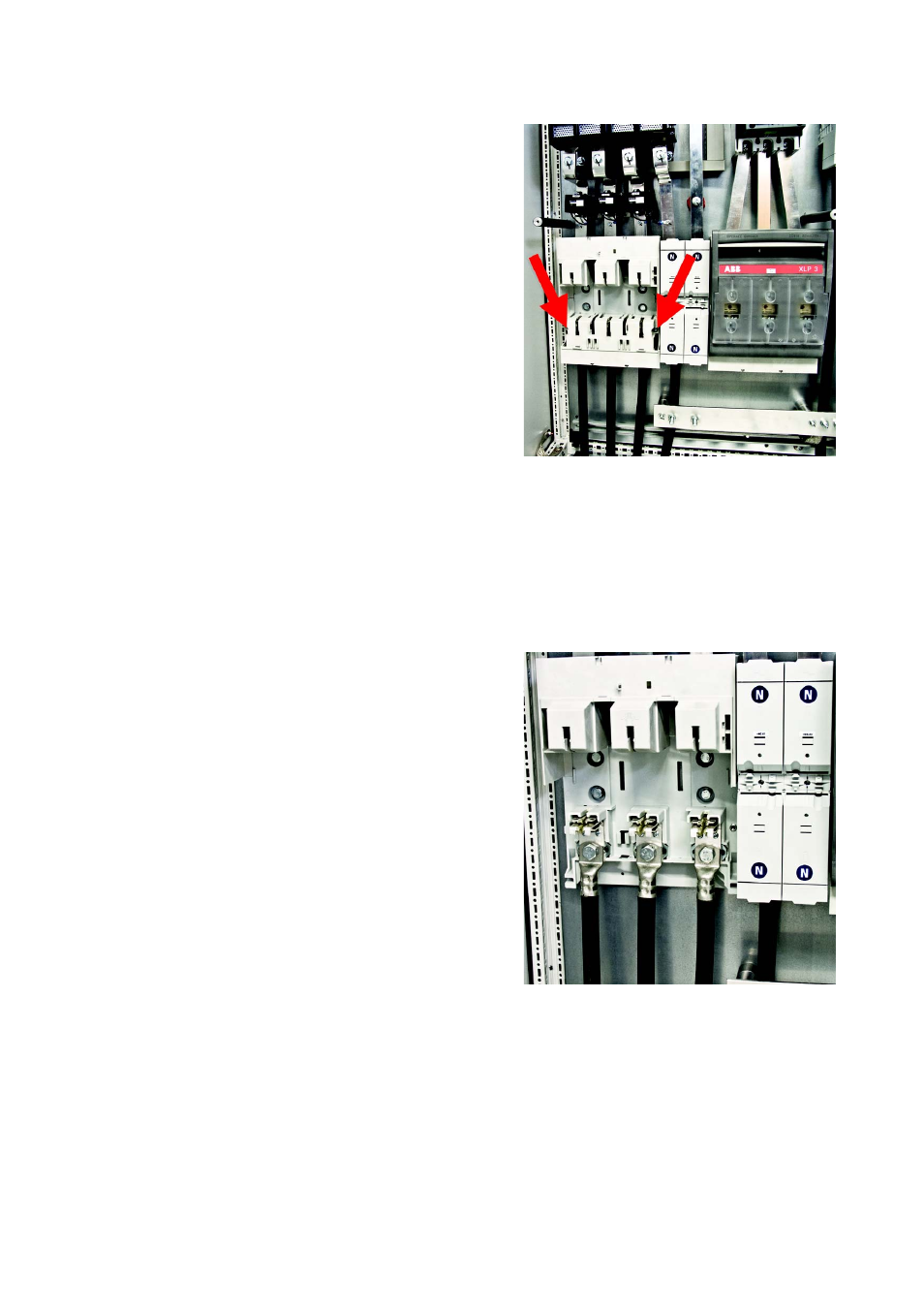

4. Desserrez les vis au niveau du couvercle des
bornes de raccordement L1, L2 et L3 et retirez le
couvercle.
5. Raccordez le conducteur PE à la barre de mise à la terre (voir chapitre 5.1.3 « Barre de mise
6. Relevez avec précaution le couvercle de la borne de raccordement « MC-X1 ».
7. Raccordez le conducteur N à la borne de raccordement « MC-X1 » conformément au
marquage.
8. Rabaissez avec précaution le couvercle de la borne de raccordement « MC-X1 ».
9. Raccordez les conducteurs L1, L2 et L3
conformément au marquage à l'interrupteur
sectionneur à fusibles « MC-F1 Generator » en
tenant compte du champ tournant à droite du point
de raccord du générateur.
10. Remettez en place le couvercle des bornes de raccordement L1, L2 et L3 et serrez les vis.
11. Placez le porte-fusible dans sa fixation. Ce faisant, enfoncez légèrement le porte-fusible vers le
bas.
12. Relevez la poignée du porte-fusible vers le haut, jusqu'en en position verticale.
☑ Le générateur est raccordé.
