Raccordement électrique SMA Solar Technology AG
28 MC-BOX-36-IA-IFR105010 Instructions d’installation

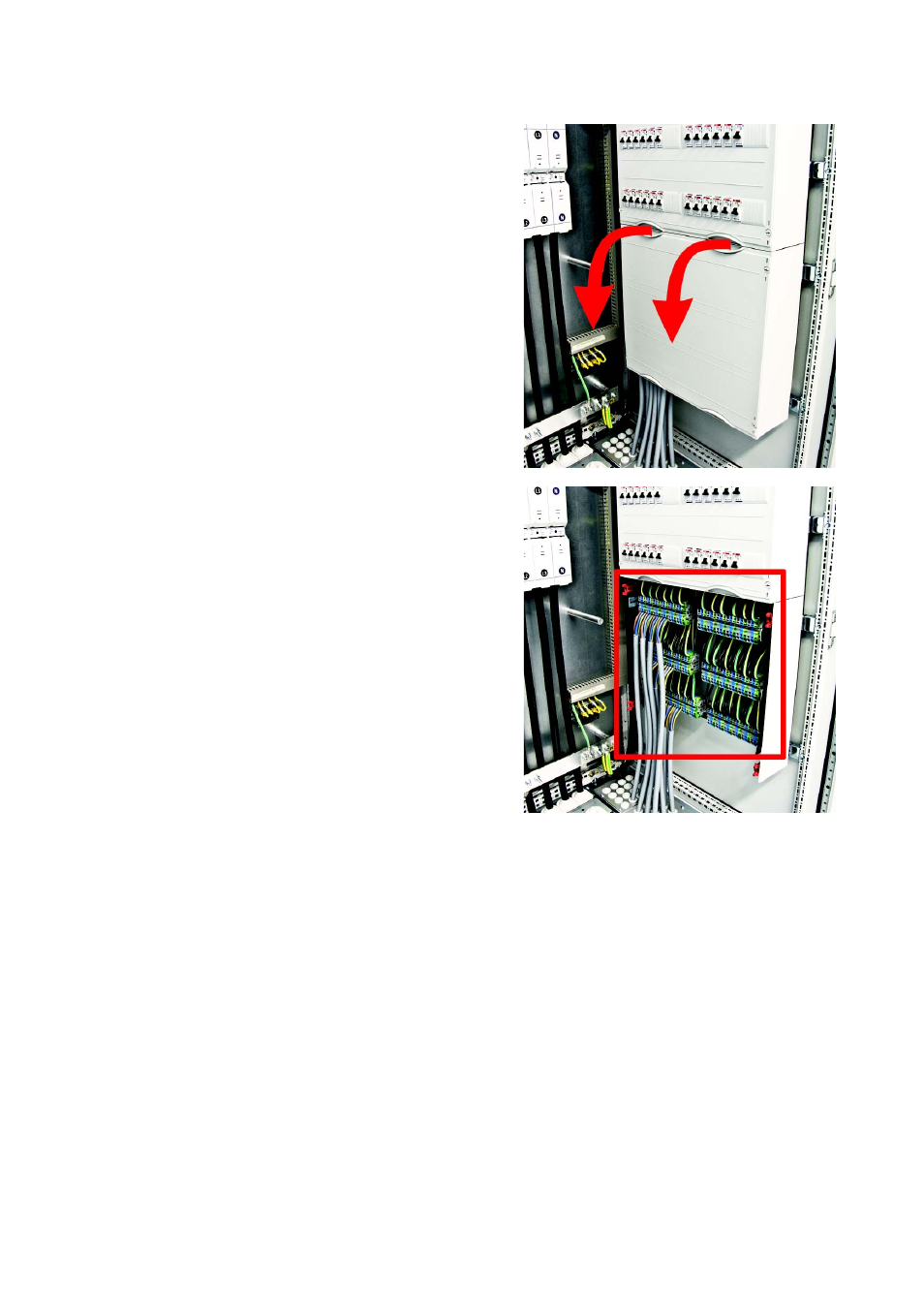

3. Retirez le couvercle de la zone de raccordement
pour le Sunny Island.
Conservez dans un lieu sûr le couvercle et les vis.
4. Raccordez les Sunny Island du Main Cluster :
– Raccordez le Sunny Island Slave 2 aux bornes
« Main Cluster Slave 2 » :
– Raccordez le conducteur L à la borne
« 7 :L1 ».
– Raccordez le conducteur N à la borne
« 8 :N ».
– Raccordez le conducteur PE à la borne
« 9 :PE ».
– Raccordez le Sunny Island Slave 1 aux bornes
« Main Cluster Slave 1 ». Pour le raccordement
du Sunny Island Slave 1, procédez comme
décrit pour le Sunny Island Slave 2.
– Raccordez le Sunny Island Master aux bornes
« Main Cluster Master ». Pour le raccordement
du Sunny Island Master, procédez comme
décrit pour le Sunny Island Slave 2.
5. Raccordez les Sunny Island de l'Extension Cluster comme décrit au point 4. Ce faisant,
commencez par le Slave 2 de l'Extension Cluster 1 et respectez le marquage des bornes.
6. Remettez en place le couvercle de la zone de raccordement pour les Sunny Island.
7. Replacez les 4 vis dans le couvercle de la zone de raccordement pour les Sunny Island et
serrez-les à la main.
☑ Les Sunny Island sont raccordés.
