SMA Solar Technology AG Raccordement électrique
Instructions d’installation MC-BOX-36-IA-IFR105010 25
5.3.3 Raccordement de l'installation photovoltaïque
Configuration de câble
En cas de court-circuit, les courants de court-circuit du générateur s'écoulent via les câbles non
protégés entre le Multicluster Box et le distributeur principal de l'installation photovoltaïque. Lorsque
le fusible du générateur est plus puissant que le fusible du distributeur principal de l'installation
photovoltaïque, vous devez alors adapter les câbles au fusible du générateur.
Les onduleurs photovoltaïques et Sunny Island peuvent ne pas être pris en compte dans le cadre de
la protection des câbles en cas de court-circuit car ils ne peuvent pas mettre en danger les câbles en
raison de leur structure. Une protection en cas de surcharge est toujours assurée si les câbles de
l'installation photovoltaïque correspondent au moins à la puissance d'injection de l'installation
photovoltaïque.
Procédure lors du raccordement de l'installation photovoltaïque
1. Faites passer les câbles dans le Multicluster Box (voir chapitre 5.2 « Câblage » (Page 20)).
2. Raccordez le câble PE à la barre de mise à la terre (voir chapitre 5.1.3 « Barre de mise à la
terre » (Page 19)).

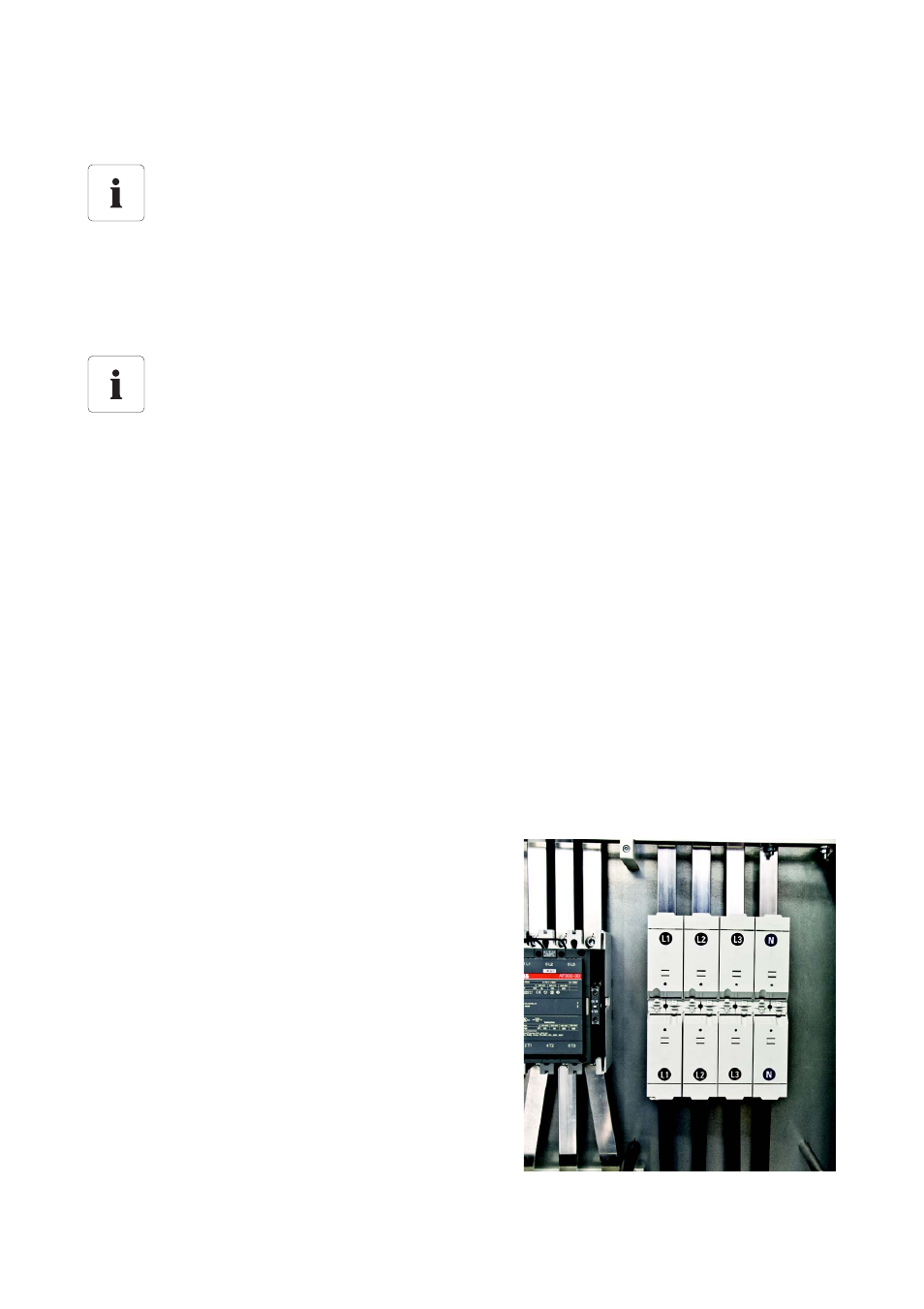

3. Relevez avec précaution le couvercle des bornes
de raccordement « MC-X3 PV-System ».
Protection de câble
Le Multicluster Box ne remplace pas le distributeur principal de l'installation
photovoltaïque. Installez, à des fins de protection et de séparation des onduleurs
photovoltaïques, les
disjoncteurs de protection de ligne dans le distributeur principal de
l'installation photovoltaïque et éventuellement un interrupteur de protection contre les
courants de défaut entre le Multicluster Box et l'installation photovoltaïque. Respectez ce
faisant toutes les normes et directives applicables sur le lieu d'installation.
Raccordement d'autres sources d'énergie
Vous pouvez également raccorder au lieu d'une installation photovoltaïque d'autres
sources d'énergie (comme une petite installation éolienne) au Multicluster Box.
