5.4.2 Raccordement des câbles de commande et de mesure
1. Faites passer les câbles rouges dans le Multicluster Box (voir chapitre 5.4.1 « Câblage »
(Page 30)).

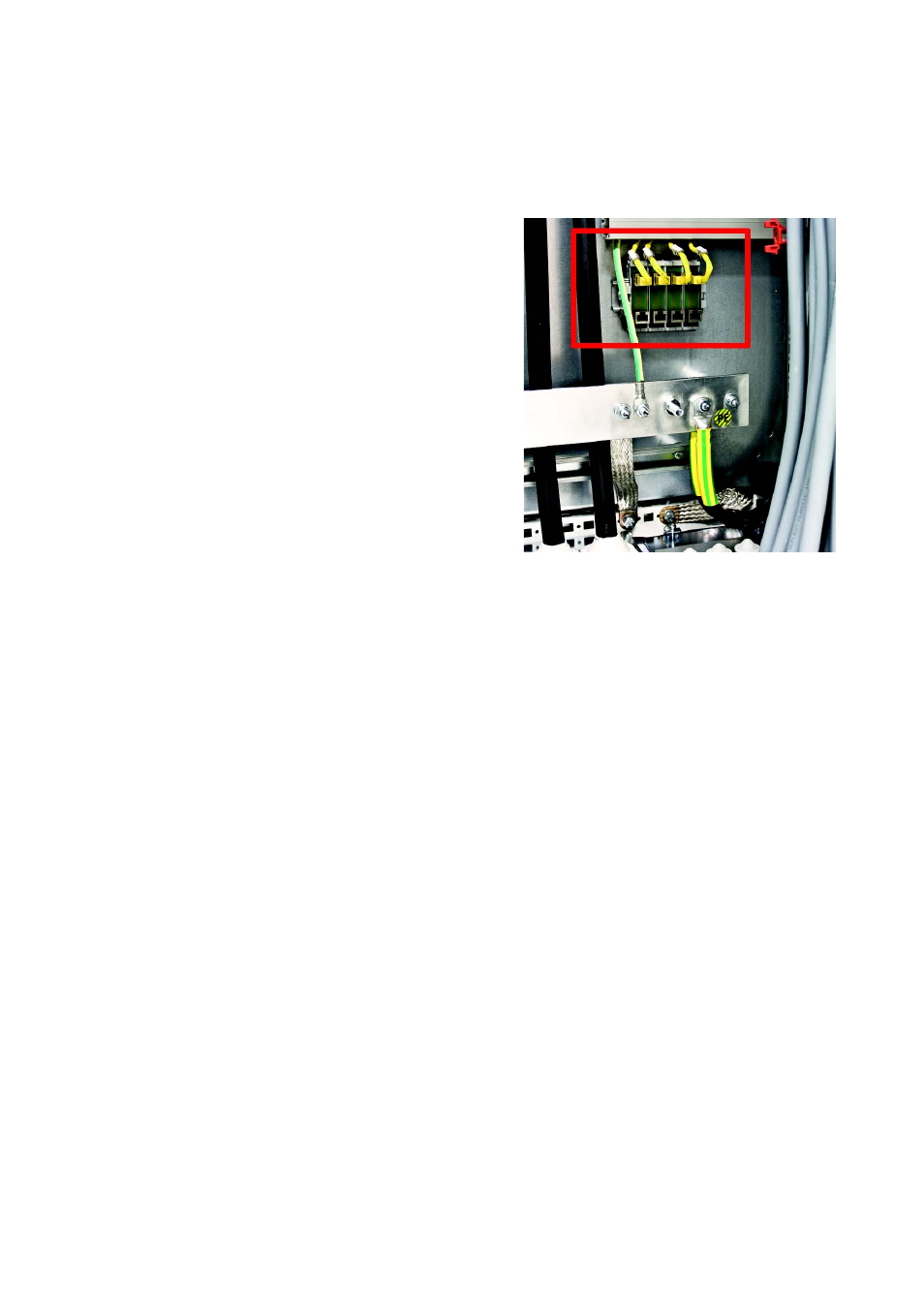

2. Raccordez le câble de commande et de mesure
pour le Sunny Island Master du Main Cluster au
connecteur femelle « Mstr./L1 ».
3. Raccordez le câble de commande et de mesure
pour le Sunny Island Slave 1 du Main Cluster au
connecteur femelle « Slv1./L2 ».
4. Enfichez le câble de commande et de mesure pour
le Sunny Island Slave 2 du Main Cluster au
connecteur femelle « Slv2./L3 ».
☑ Les câbles de commande et de mesure sont raccordés.
