SMA Solar Technology AG

7  Raccordement électrique

Instructions d’installation

MC_BOX_36-BE-fr-20

35

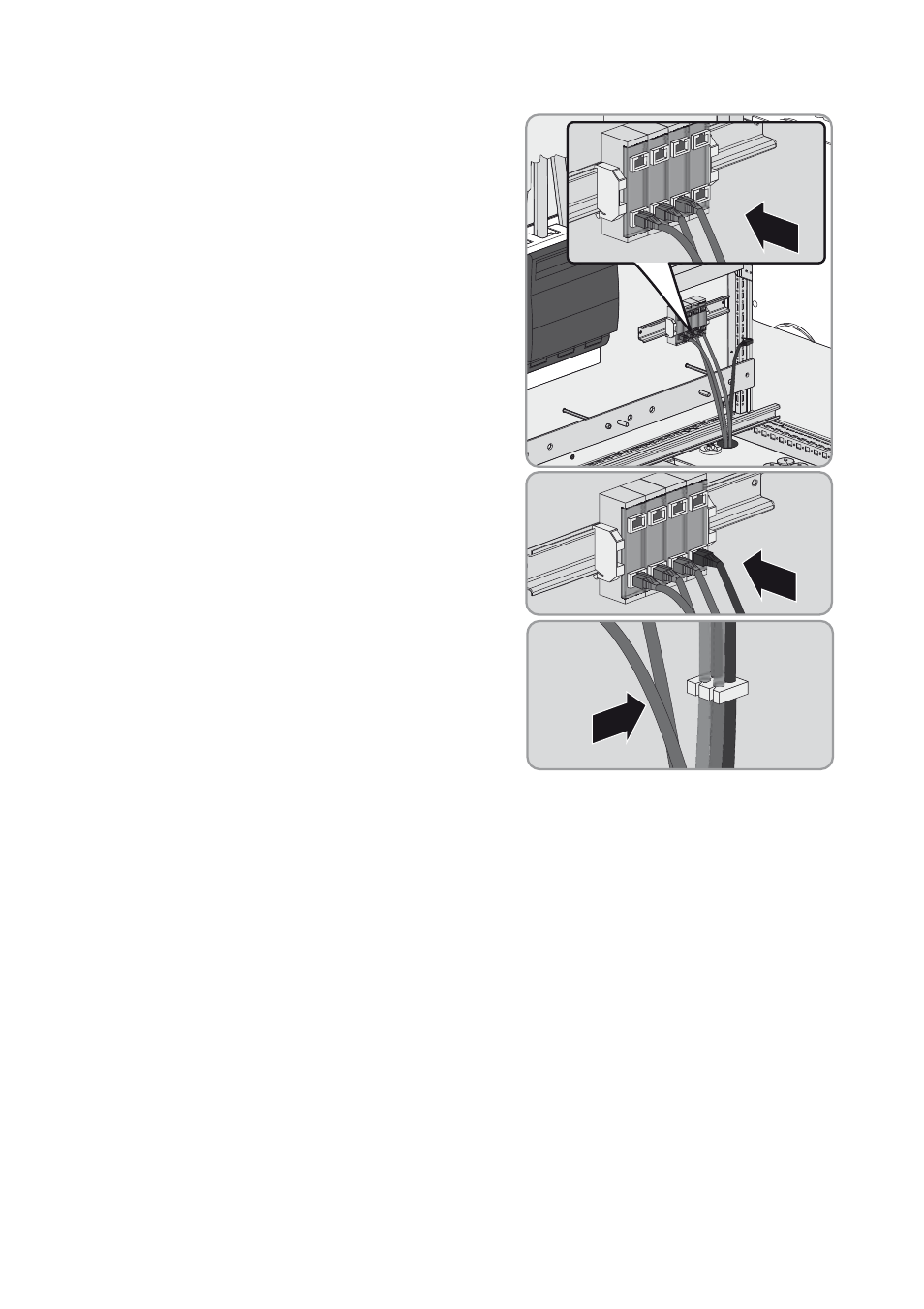

3. Raccordez les câbles de commande et de mesure

rouges.

• Raccordez le câble de commande et de

mesure pour le maître du Main Cluster au
connecteur Mstr./L1.

• Raccordez le câble de commande et de

mesure pour l’esclave 1 du Main Cluster au
connecteur Slv1./L2.

• Raccordez le câble de commande et de

mesure pour l’esclave 2 du Main Cluster au
connecteur Slv2./L3.

4. Raccordez le câble de communication noir au

connecteur ComSync IN.

5. Posez les câbles de commande et de mesure et le

câble de communication dans les
quatre évidements du manchon support de câble.

6. Enfoncez le manchon support dans l’entrée de câbles dans le fond de la Multicluster Box.
7. Replacez la tôle coulissante dans le fond de la Multicluster Box et vissez-la. Ce faisant,

assurez-vous que les joints d’étanchéité sont correctement positionnés.
