7 Raccordement électrique SMA Solar Technology AG
34 MC_BOX_36-BE-fr-20 Instructions d’installation
7.9 Mise à la terre du système multicluster
Les conducteurs de neutre à l’intérieur de la Multicluster Box ne sont pas reliés en usine au conducteur
de protection. Afin de garantir un fonctionnement sécurisé du système multicluster, les mesures
suivantes doivent être mises en place avant la mise en service.
Exigences en matière de câbles :
☐ Matériau des conducteurs : cuivre
☐ Section de conducteur maximale : 300 mm²
Procédure :
• Mettez à la terre le système Multicluster hors de la multicluster Box, côté générateur ou côté
appareil consommateur. Pour cela, reliez le conducteur de neutre et le conducteur de protection
en veillant aux normes et directives en vigueur sur le lieu d’installation.
7.10 Raccordement des câbles de commande, de mesure et de
communication
La Multicluster Box transmet des signaux de mesure de la tension et du courant aux onduleurs
Sunny Island du Main Cluster. Ces signaux sont transmis par les câbles de commande et de mesure
rouges fournis. Le maître du Main Cluster commande la Multicluster Box par un câble de
communication noir.
Procédure :

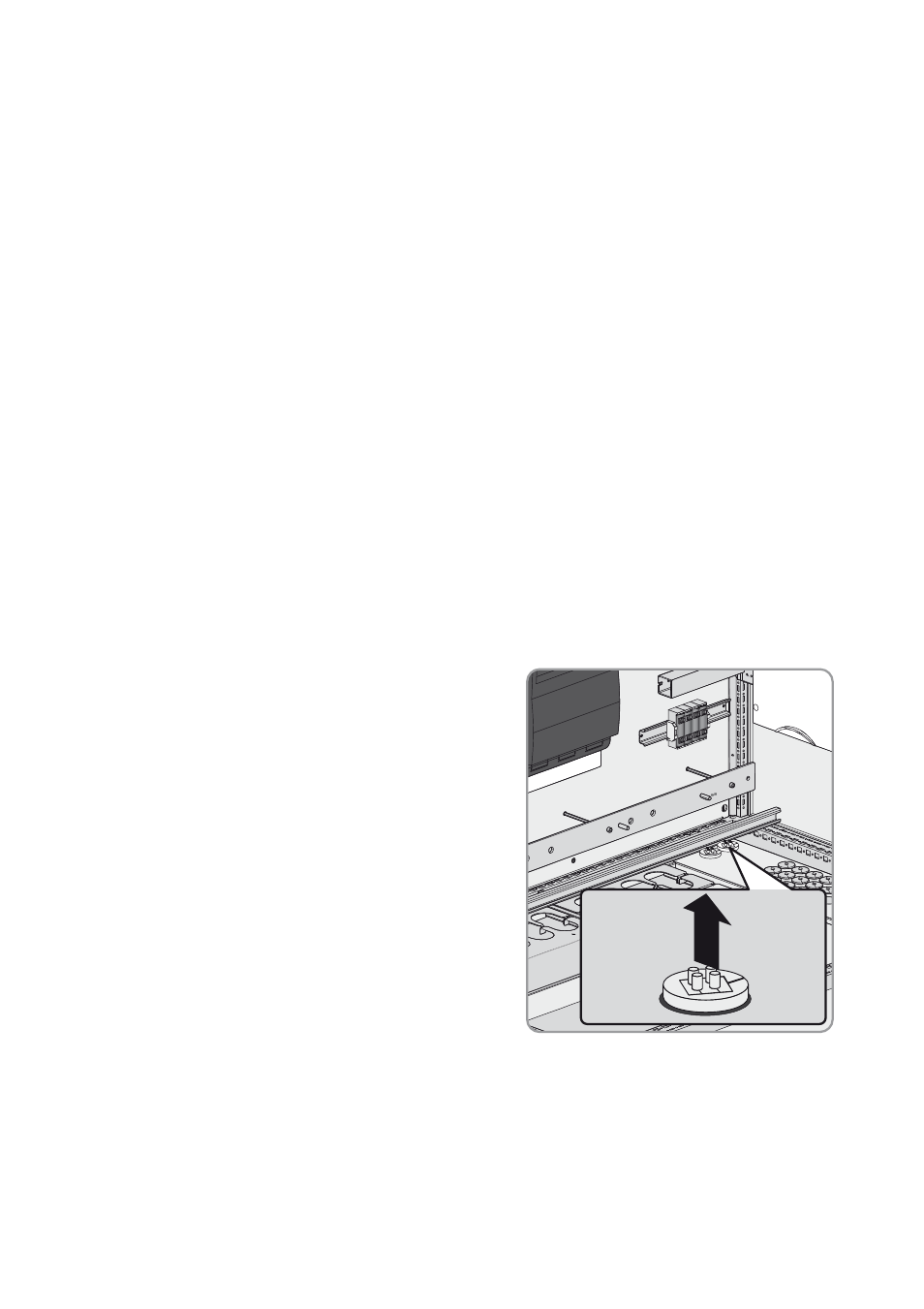

1. Retirez 1 manchon support de l’entrée de câbles
dans le fond de la Multicluster Box .
2. Faites passer les trois câbles de commande et de mesure rouges et le câble de communication
noir par l’entrée de câbles dans la Multicluster Box.
