7 Raccordement électrique SMA Solar Technology AG
26 MC_BOX_36-BE-fr-20 Instructions d’installation
8. Assurez-vous qu’un champ tournant droit est présent au point de raccordement du générateur.
9. Installez le couvercle des bornes et serrez les vis (tournevis PH 2, couple de serrage : 4 Nm).
10. Placez le porte-fusible dans sa fixation. Ce faisant, enfoncez légèrement le porte-fusible vers le
bas.
11. Insérez les cartouches-fusibles NH3 dans le porte-fusible.
12. Levez la poignée du porte-fusible.

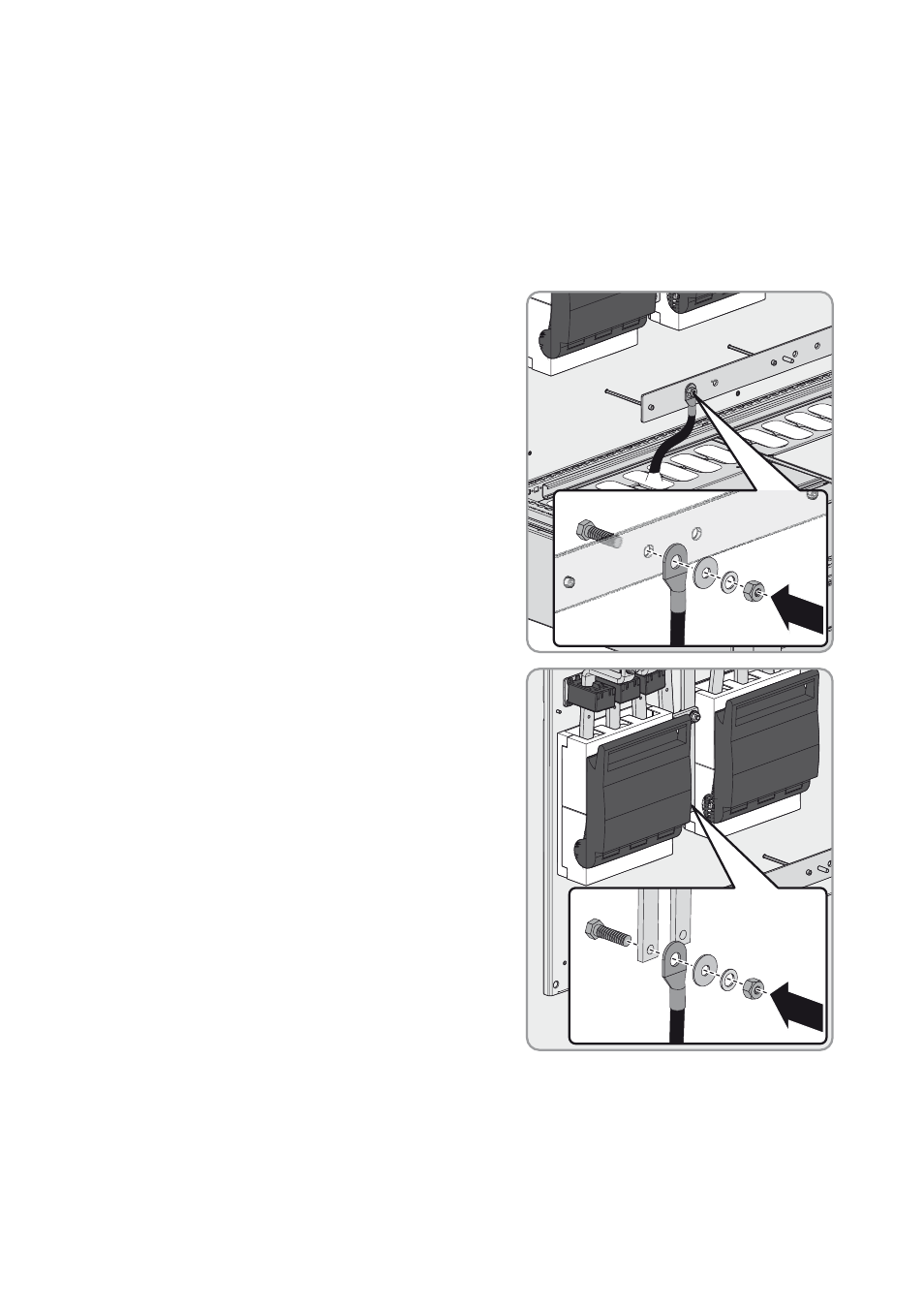

13. Raccordez le conducteur de protection à la barre
de terre (surplat : 19, couple de serrage : 25 Nm).
Respectez la composition des vis suivante : tête de
vis | barre de terre | cosse d’extrémité | rondelle
| rondelle de serrage | écrou.
14. Raccordez le conducteur de neutre à la barre
conductrice MC-X1 (surplat : 19, couple de
serrage : 25 Nm). Respectez la composition des vis
suivante : tête de vis | barre conductrice | cosse
d’extrémité | rondelle | rondelle de serrage |
écrou.
15. Montez le câble de raccordement sur le rail de fixation des câbles prévu à cet effet. Utilisez les
serre-câbles et contre-plaques fournis.
La fixation du câble assure la décharge de traction du câble au niveau du raccordement.
