SMA Solar Technology AG 7 Raccordement électrique
Instructions d’installation MC_BOX_36-BE-fr-20 27
7.6 Raccordement des appareils consommateurs
Les conducteurs de ligne des appareils consommateurs passent dans la Multicluster Box par le
fusible-interrupteur. Les fusibles sont nécessaires pour protéger le câble sortant en cas de surcharge.
Des cartouches-fusibles NH3 500 A sont installées en usine dans les fusibles-interrupteurs.
Exigences en matière de câbles :
☐ Matériau des conducteurs : cuivre
☐ Section de conducteur maximale : 300 mm²
☐ Les conducteurs de ligne, les conducteurs de neutre et les conducteurs de protection doivent
avoir une section identique.
Procédure :
1. En vous basant sur le type de pose du câble et les conditions d’installation, déterminez la
cartouche-fusible nécessaire pour le fusible-interrupteur. Respectez les exigences suivantes :
– Puissance de fusible autorisée : 100 A à 500 A
– Les courants du Sunny Island, de l’installation photovoltaïque et du générateur peuvent
s’additionner.
2. Faites passer et préparez les câbles de raccordement dans la Multicluster Box (voir
chapitre 7.4, page 24).

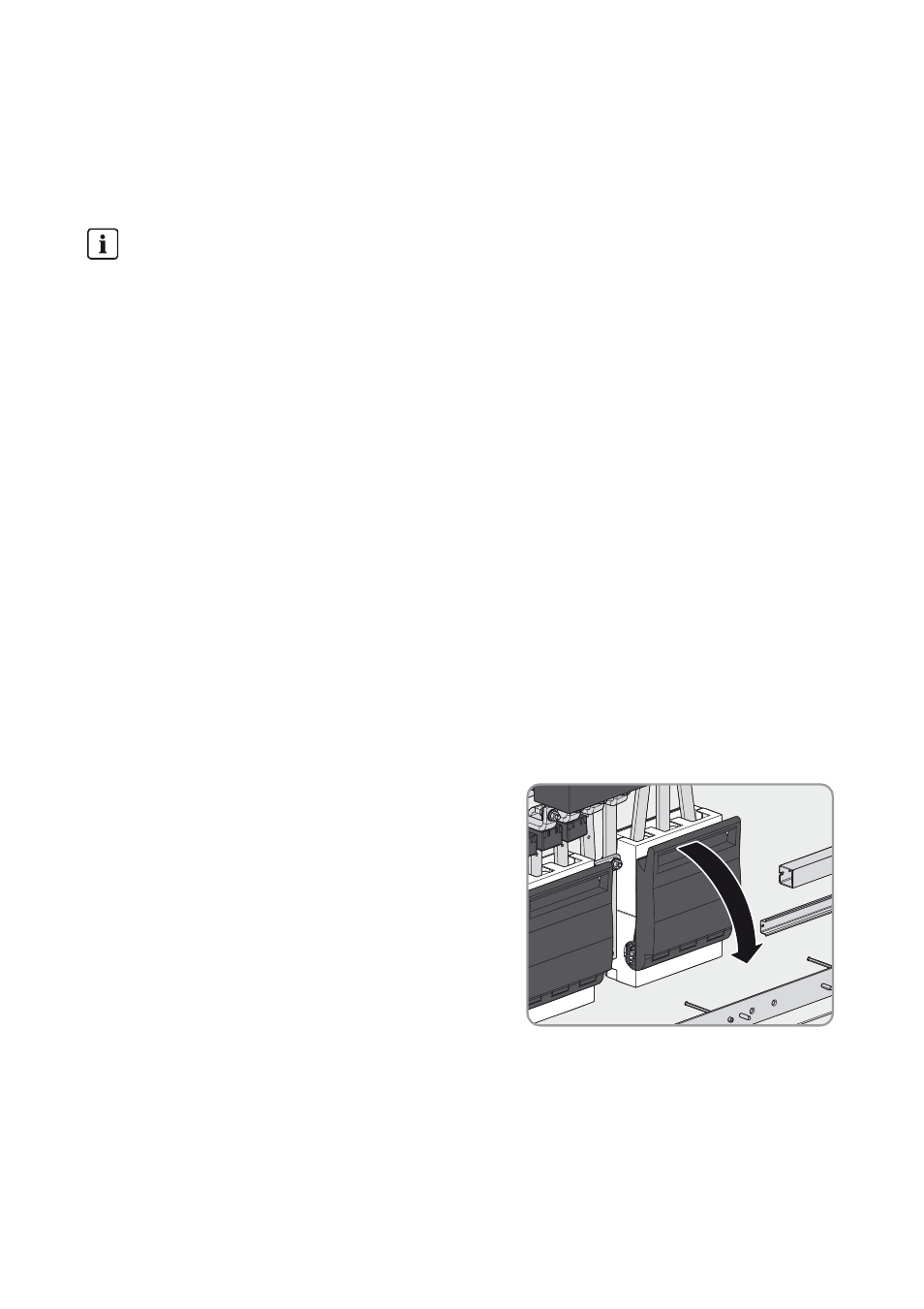

3. Baissez la poignée du porte-fusible.
4. Soulevez et retirez le porte-fusible avec les deux mains au niveau de la fixation.
Protection de câble
La Multicluster Box ne remplace pas les tableaux de répartition pour les appareils
consommateurs. Installez entre la Multicluster Box et les appareils consommateurs un
tableau de répartition avec disjoncteurs miniatures pour protéger et séparer les appareils
consommateurs, ainsi qu’un dispositif à courant différentiel résiduel. Respectez ce faisant
toutes les normes et directives applicables sur le lieu d’installation.
