7.1.3 Barre de terre

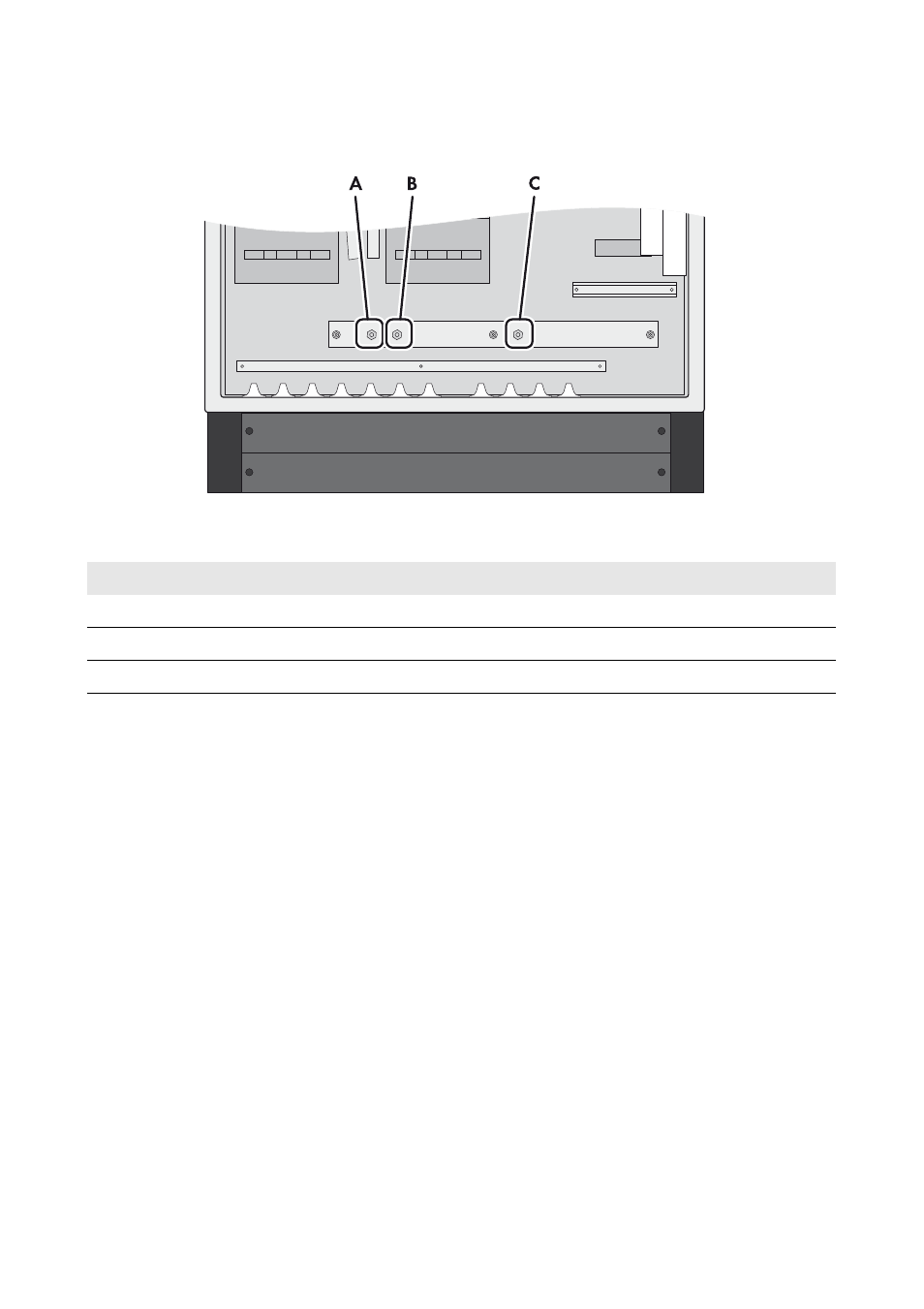

Figure 9 : Barre omnibus pour le raccordement des conducteurs de protection
7.2 Ouverture de la Multicluster Box
1. Ouvrez la Multicluster Box à l’aide de la clé d’armoire de commande fournie.
2. Ouvrez la porte droite, jusqu’à ce que la sécurité de porte s’enclenche.
3. Déverrouillez la porte de gauche à l’aide du levier et ouvrez-la jusqu’à ce que la sécurité de
porte s’enclenche.
Objet Description
A Raccordement à la terre du générateur
B Raccordement à la terre des appareils consommateurs
C Raccordement à la terre de l’installation photovoltaïque
