SMA Solar Technology AG 7 Raccordement électrique
Instructions d’installation MC_BOX_36-BE-fr-20 21
7.1.2 Passages de câbles dans le sol

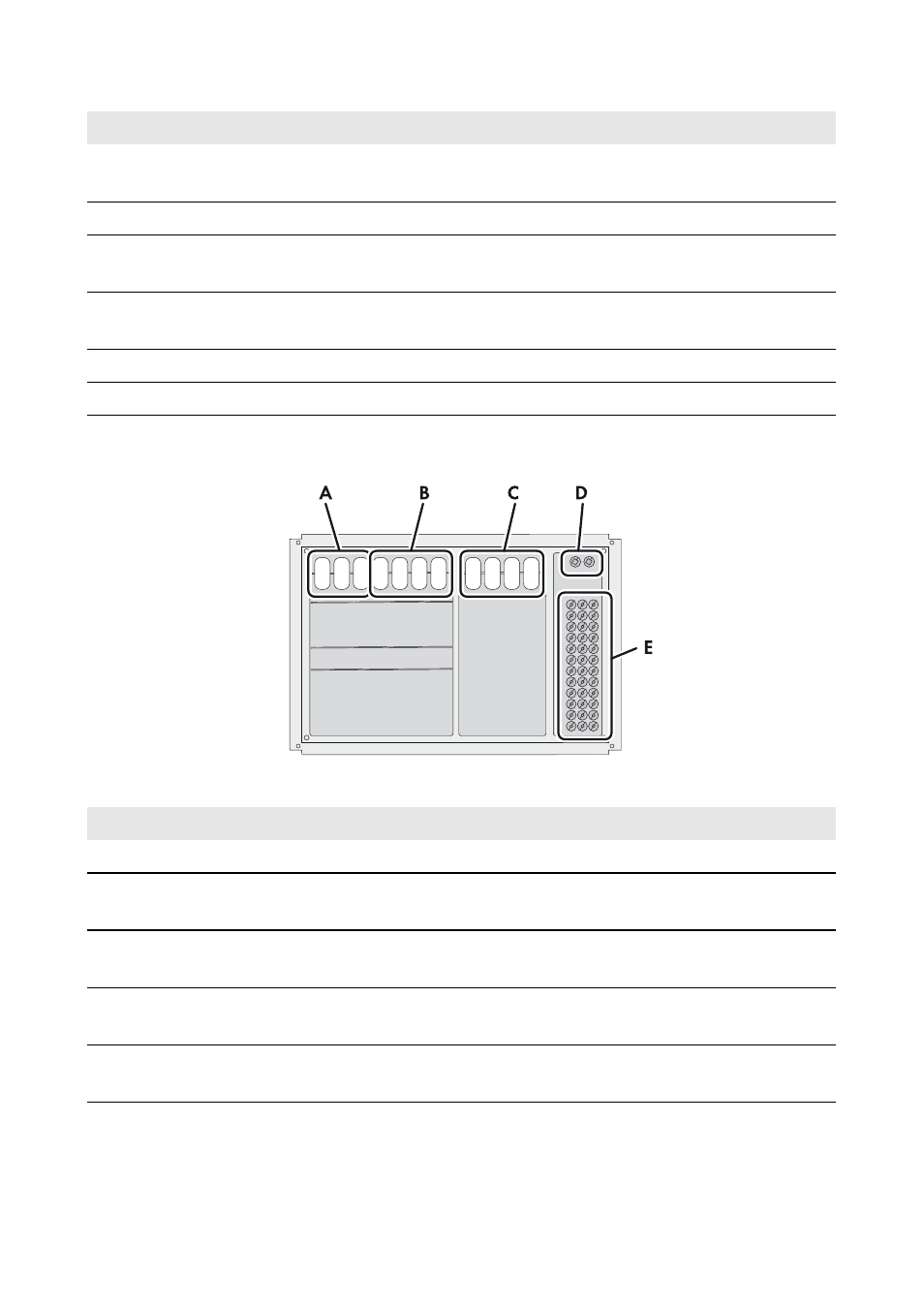

Figure 8 : Passages de câbles
E Barre de terre pour le raccordement du conducteur de protection du générateur, des
appareils consommateurs et de l’installation photovoltaïque
F Rail de fixation des câbles
G Barres conductrices =MC-X3 PV-System pour le raccordement des conducteurs de
ligne et du conducteur de neutre de l’installation photovoltaïque
H Prises RJ45 pour le raccordement des câbles de commande et de mesure et du câble
de communication
I Disjoncteurs miniatures des onduleurs Sunny Island
K Zone de raccordement pour les câbles de puissance des onduleurs Sunny Island
Objet Description
A Manchons à double membrane pour les câbles de raccordement du générateur
B Manchons à double membrane pour les câbles de raccordement des appareils
consommateurs
C Manchons à double membrane pour les câbles de raccordement de l’installation
photovoltaïque
D Manchon support de câble pour les trois câbles de commande et de mesure et le câble
de communication
E Manchons à double membrane pour les câbles de puissance des onduleurs
Sunny Island
Objet Description
