SMA Solar Technology AG 7 Raccordement électrique
Instructions d’installation MC_BOX_36-BE-fr-20 33
• Raccordez l’esclave 1 aux bornes
Main Cluster Slave 1 :
– Raccordez le conducteur de ligne à la
borne 4 :L1.
– Raccordez le conducteur de neutre à la
borne 5 :N.
– Raccordez le conducteur de protection à
la borne 6 :PE.
• Raccordez le maître aux bornes
Main Cluster Master.
– Raccordez le conducteur de ligne à la
borne 1 :L1.
– Raccordez le conducteur de neutre à la
borne 2 :N.
– Raccordez le conducteur de protection à
la borne 3 :PE.
5. Raccordez les onduleurs Sunny Island de l’Extension Cluster comme décrit au point 4.
Ce faisant, commencez par l’esclave 2 de l’Extension Cluster 1 et respectez le marquage des
bornes.

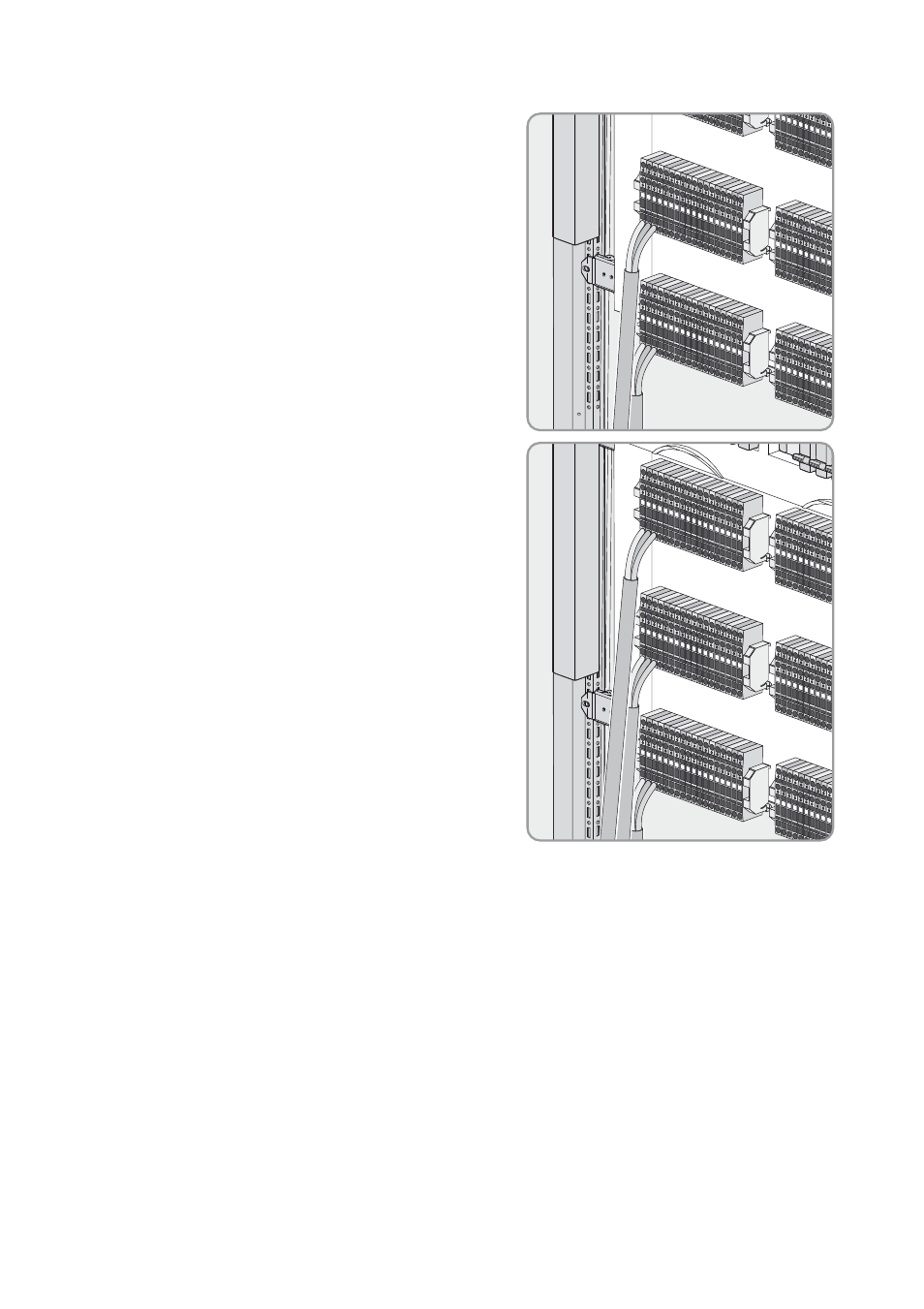

6. Regroupez les câbles de raccordement au-dessus du manchon à double membrane avec les
attache-câbles. Cela permet de décharger la traction au niveau des bornes.
7. Remettez en place le couvercle de la zone de raccordement pour les onduleurs Sunny Island.
8. Replacez les quatre vis dans le couvercle de la zone de raccordement pour les onduleurs
Sunny Island et serrez-les à la main.
