SMA Solar Technology AG 5 Raccordement
Instructions d’installation SPW-WebconPB-IA-fr-11 21
17. À l’autre extrémité du câble, placez un connecteur RJ45 (voir les instructions du fabricant).
Ce faisant, tenez compte du brochage du câble réseau utilisé :
18. Raccordez l’autre extrémité de câble à un routeur, un commutateur réseau ou un
Cluster Controller conformément à la topologie de réseau souhaitée (voir les instructions de
l’appareil concerné). Pour cela, un routeur avec connexion Internet doit être raccordé à
l’installation.

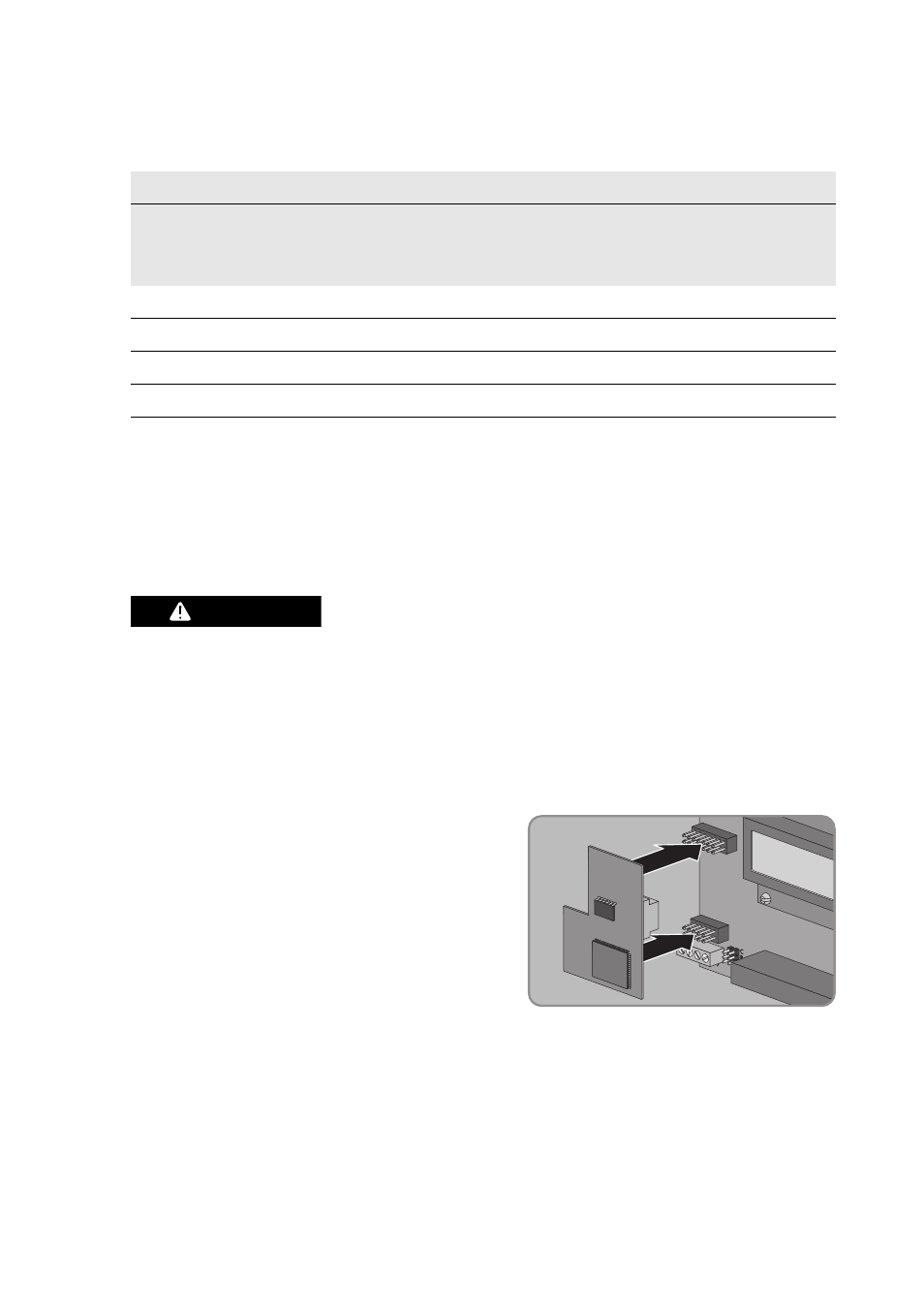

5.4 Montage du Piggy-Back
2. Positionnez le Piggy-Back et les réglettes à douilles
sur le port de l’onduleur (pour de plus amples
informations sur la position du port, voir
chapitre 5.1).
3. Collez l’un des autocollants comportant les données pour l’enregistrement sur le Sunny Portal
(PIC et RID) à l’extérieur de l’onduleur, à proximité de la plaque signalétique.
4. Fermez l’onduleur (voir les instructions d’installation de l’onduleur).
Câble réseau
Signal
Broche
Connecteur RJ45 EIA/TIA 568A
(huit connecteurs isolés)
Couleur du conducteur Profinet
(quatre connecteurs isolés)
Couleur du conducteur
TD+ 1 blanc/vert jaune
TD- 2 vert orange
RD+ 3 blanc/orange blanc
RD- 6 orange bleu
1.
%"/(&3
Danger de mort par choc électrique lors de l’ouverture de l’onduleur
Des tensions mortelles sont présentes au niveau des pièces conductrices de l’onduleur.
• Si l’onduleur est fermé, suivez la procédure ci-dessous :
• Mettez l’onduleur hors tension côtés AC et DC (voir les instructions d’installation de
l’onduleur), en respectant le temps d’attente pour la décharge des condensateurs.
• Ouvrez l’onduleur (voir les instructions d’installation de l’onduleur).
