SMA Solar Technology AG 5 Raccordement
Instructions d’installation SPW-WebconPB-IA-fr-11 19
8. Faites passer lentement l’extrémité du câble dans
l’onduleur par le presse-étoupe jusqu’à ce que le
collier de blindage s’encliquette de façon audible
dans le blindage de câble.

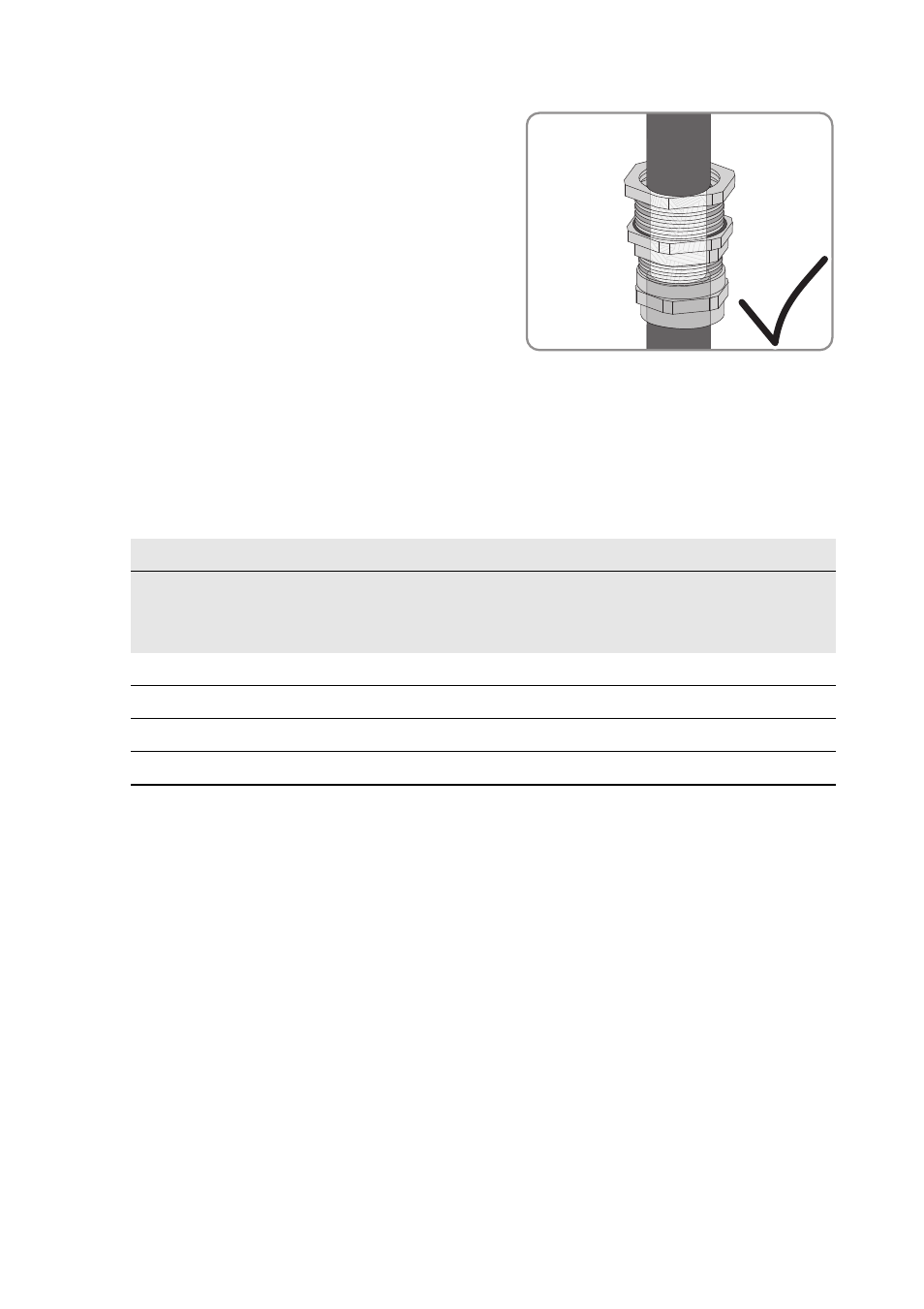

9. Serrez l’écrou-raccord du presse-étoupe. Cela permet d’éviter que le câble ne bouge et que le
collier de blindage ne perde le contact avec le blindage de câble.
10. Sur l’extrémité du câble, retirez 40 mm de la gaine de câble et du blindage de câble.
Assurez-vous que des restes de câble ne tombent pas dans l’onduleur.
11. Sur l’extrémité du câble, dénudez les quatre conducteurs isolés requis sur 6 mm. Respectez le
type de câble :
12. Raccourcissez tous les connecteurs isolés restants jusqu’à la gaine du câble.
13. Placez les embouts de câblage sur les extrémités des conducteurs.
Câble réseau
Signal
EIA/TIA 568A
(huit connecteurs isolés)
Couleur du conducteur Profinet
(quatre connecteurs isolés)
Couleur du conducteur
TD+ blanc/vert jaune
TD- vert orange
RD+ blanc/orange blanc
RD- orange bleu
