5 Raccordement SMA Solar Technology AG
20 SPW-WebconPB-IA-fr-11 Instructions d’installation
15. Raccordez les extrémités des conducteurs isolés de la borne de communication de l’onduleur
aux bornes à vis 2, 3, 5 et 7 (couple de serrage : 0,23 Nm) (position de la borne de
communication, voir chapitre 5.1). Ce faisant, respectez le chemin de câbles autorisé
(voir chapitre 5.1) et le brochage :
16. Assurez-vous qu’aucun cavalier n’est enfiché sur le port de cavalier destiné à la communication
(pour en savoir plus sur le port de cavalier destiné à la communication, voir chapitre 5.1).
14.
%"/(&3
Danger de mort par choc électrique en cas d’isolation défectueuse du câble
En cas de mauvaise isolation du câble, de hautes tensions sont possibles au niveau du câble à
l’extérieur de l’onduleur.

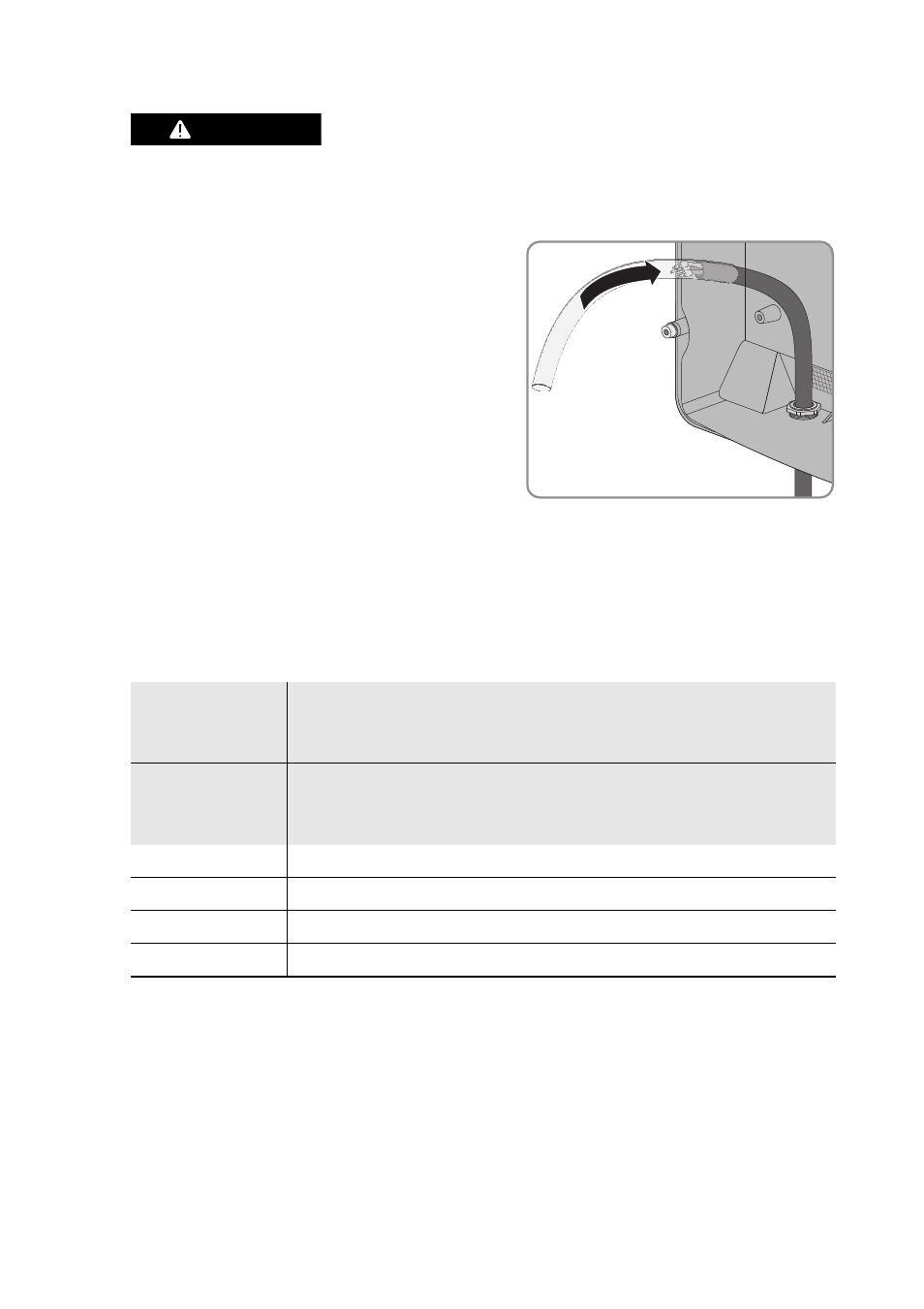

• Faites passer le câble dans l’onduleur à travers
la gaine en silicone. Veillez à ce qu’à l’intérieur
du boîtier de l’onduleur, la gaine en silicone
recouvre entièrement le câble et les
conducteurs isolés.
• Le cas échéant, coupez la gaine en silicone à
la longueur nécessaire.
• Si nécessaire, fixez la gaine de silicone aux
extrémités du câble à l’aide d’attache-câbles.
Coupez les extrémités des attache-câbles. Vous
évitez ainsi que les extrémités des
attache-câbles ne créent des dommages au contact de composants brûlants de
l’onduleur.
Borne de
communication
de l’onduleur Câble réseau
Broche Signal EIA/TIA 568A
(huit connecteurs isolés)
Couleur du conducteur Profinet
(quatre connecteurs isolés)
Couleur du conducteur
2 TD+ blanc/vert jaune
3 TD- vert orange
7 RD+ blanc/orange blanc
5 RD- orange bleu
