5.1 Zone de raccordement des onduleurs
SB 1300TL-10, SB 1600TL-10, SB 2100TL

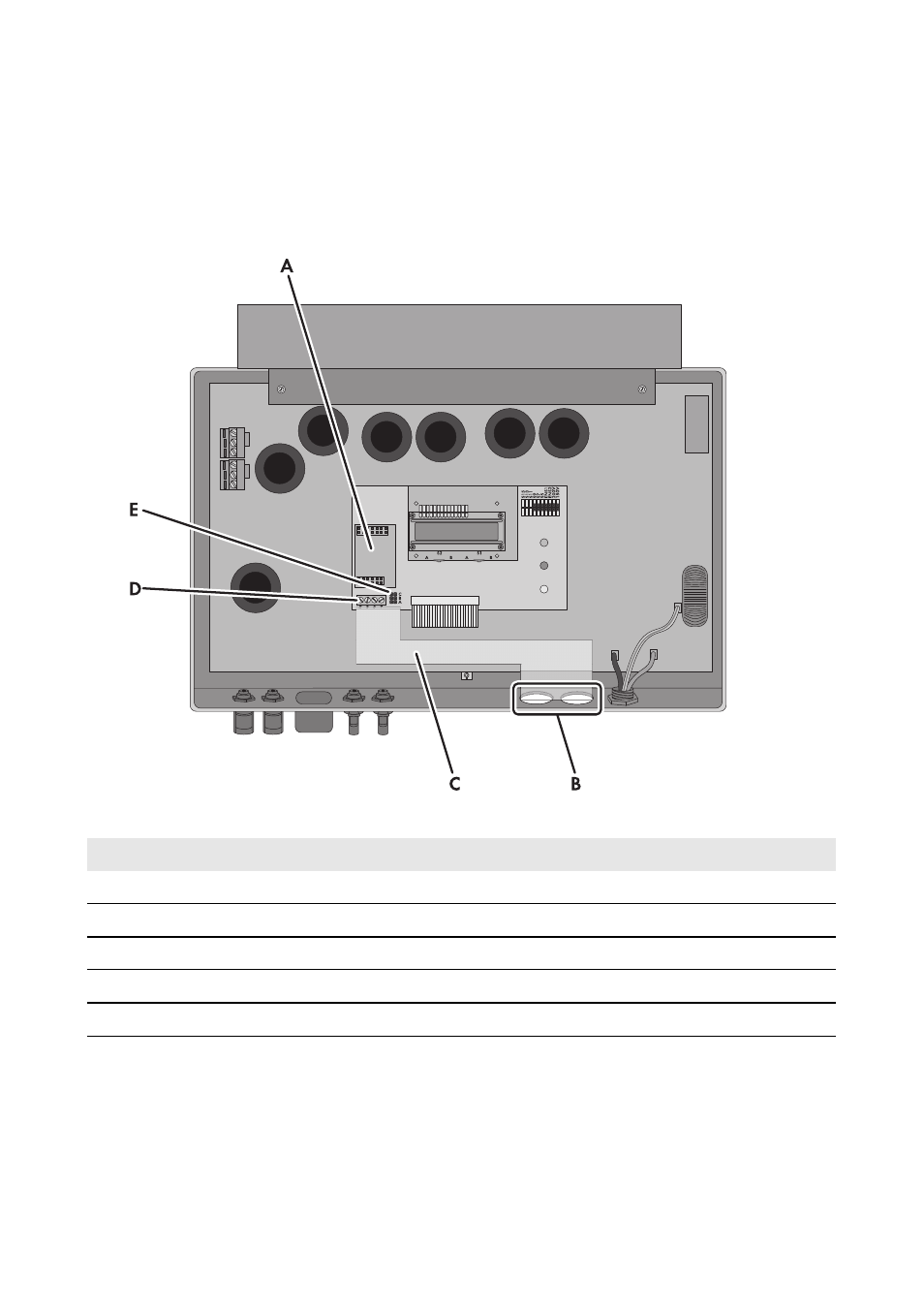

Figure 6 : Aperçu de la zone de raccordement
Position Désignation
A Emplacement du Piggy-Back
B Ouverture du boîtier de l’onduleur avec plot de remplissage
C Chemin de câbles vers la borne de communication
D Borne de communication
E Port de cavalier destiné à la communication
