SMA Solar Technology AG 4 Description du produit
Instructions d’installation SPW-WebconPB-IA-fr-11 13
Étiquette additionnelle comportant des données pour l’enregistrement sur le
Sunny Portal
L’étiquette additionnelle se trouve sur la face avant du Speedwire/Webconnect Piggy-Back. Les
données relatives à l’enregistrement sur le Sunny Portal figurent également sur les autocollants fournis.

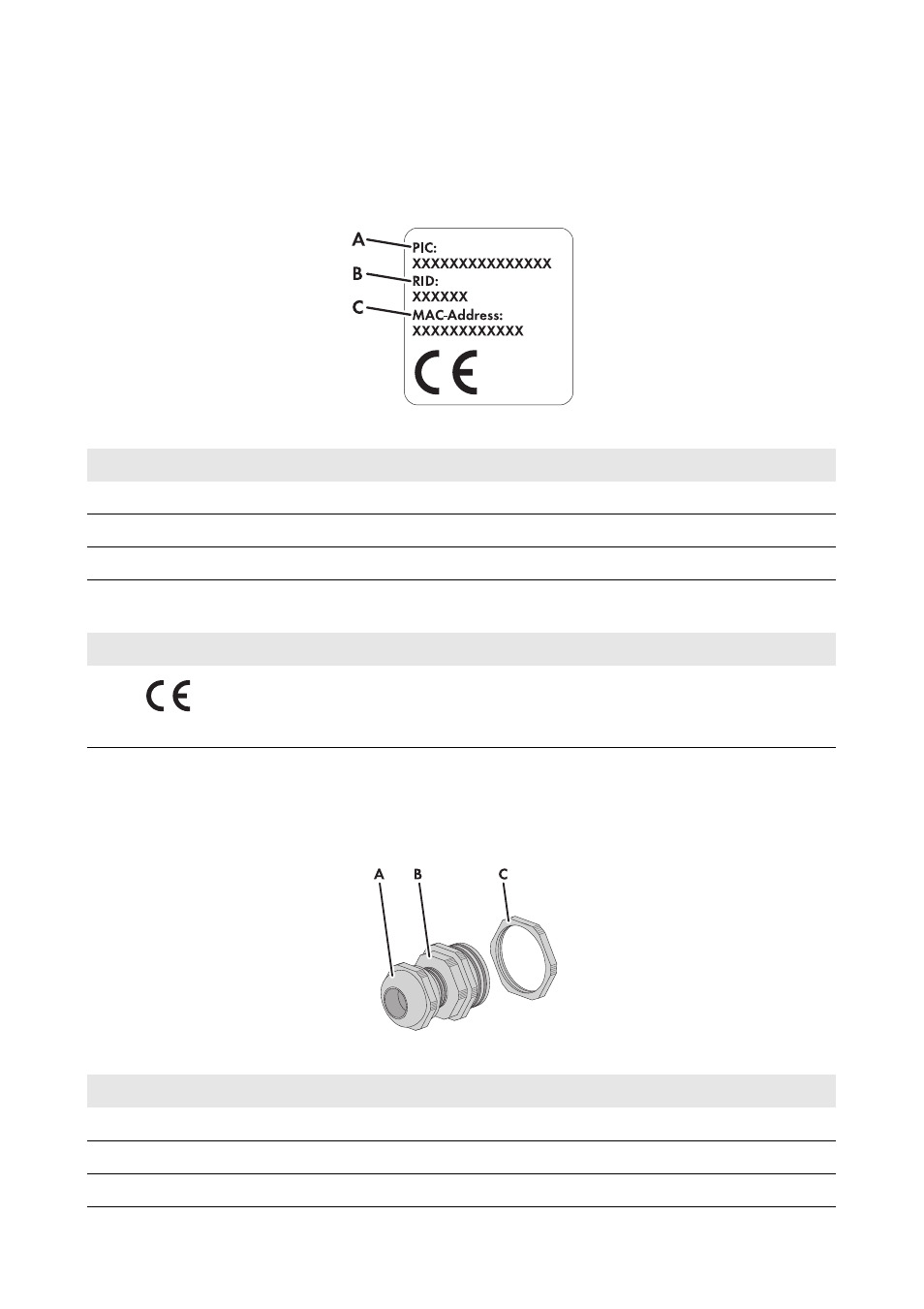

Figure 4 : Structure de l’étiquette additionnelle
Symbole figurant sur la plaque signalétique
4.4 Presse-étoupe
Le presse-étoupe permet de brancher les câbles réseau au boîtier de l’onduleur de manière fixe et
hermétique. Il empêche la pénétration de poussière et d’humidité dans l’onduleur.
Figure 5 : Description du presse-étoupe
Position Explication
A Code d’identification du Piggy-Back pour son enregistrement sur le Sunny Portal
B Code d’enregistrement du Piggy-Back pour son enregistrement sur le Sunny Portal
C Adresse MAC du Piggy-Back
Symbole Désignation Explication
Marquage CE Le produit est conforme aux exigences
des directives européennes
applicables.
Position Désignation
A Écrou-raccord
B Adaptateur PG16 sur M16
C Contre-écrou
