5 Raccordement SMA Solar Technology AG
18 SPW-WebconPB-IA-fr-11 Instructions d’installation
Procédure :
2. Ouvrez l’onduleur (voir les instructions d’installation de l’onduleur).
3. Sur le fond du boîtier de l’onduleur, sortez un plot de remplissage de l’intérieur.

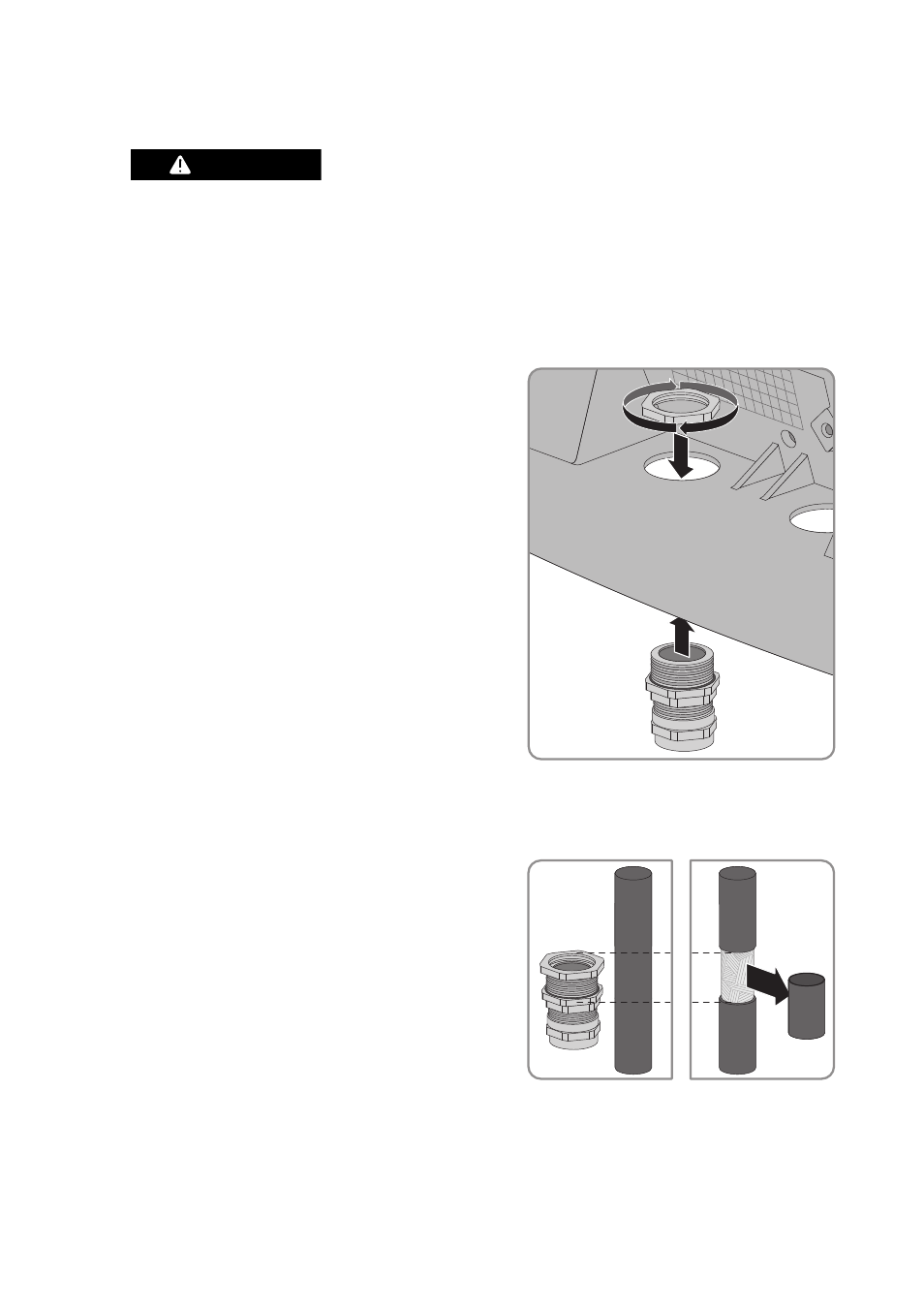

4. Posez le presse-étoupe avec le contre-écrou sur
l’ouverture du boîtier. Ce faisant, veillez à ce que le
côté structuré du contre-écrou pointe en direction du
boîtier de l’onduleur.
5. À l’aide du câble, mesurez la distance entre la borne de communication et le contre-écrou du
presse-étoupe, puis placez un repère sur le câble. Ce faisant, respectez le chemin de câbles
autorisé (voir chapitre 5.1).
6. En dessous du repère, retirez 20 mm de la gaine de
câble. Cela permet d’établir un contact entre le
collier de blindage se trouvant dans le presse-étoupe
et le blindage de câble.
7. Desserrez l’écrou-raccord du presse-étoupe sans le retirer.
1.
%"/(&3
Danger de mort par choc électrique lors de l’ouverture de l’onduleur
Des tensions mortelles sont présentes au niveau des pièces conductrices de l’onduleur.
• Mettez l’onduleur hors tension côtés AC et DC (voir les instructions d’installation de
l’onduleur), en respectant le temps d’attente pour la décharge des condensateurs.
