SMA 485PB-NR - Manuel (Page 9)

SMA Solar Technology AG Raccordement électrique
Instructions d’installation 485PB-SB-NR-IFR101311 9
Pour un onduleur de type : SWR
SB/WB 3300, SB/WB 3800 SB 3300TL(HC), SB 4200TL(HC), SB 5000TL(HC)(W)
SWR 700 SWR 1100 (E) (LV), SWR 1700 (E),
SWR 2000, SWR 2500, SWR 3000

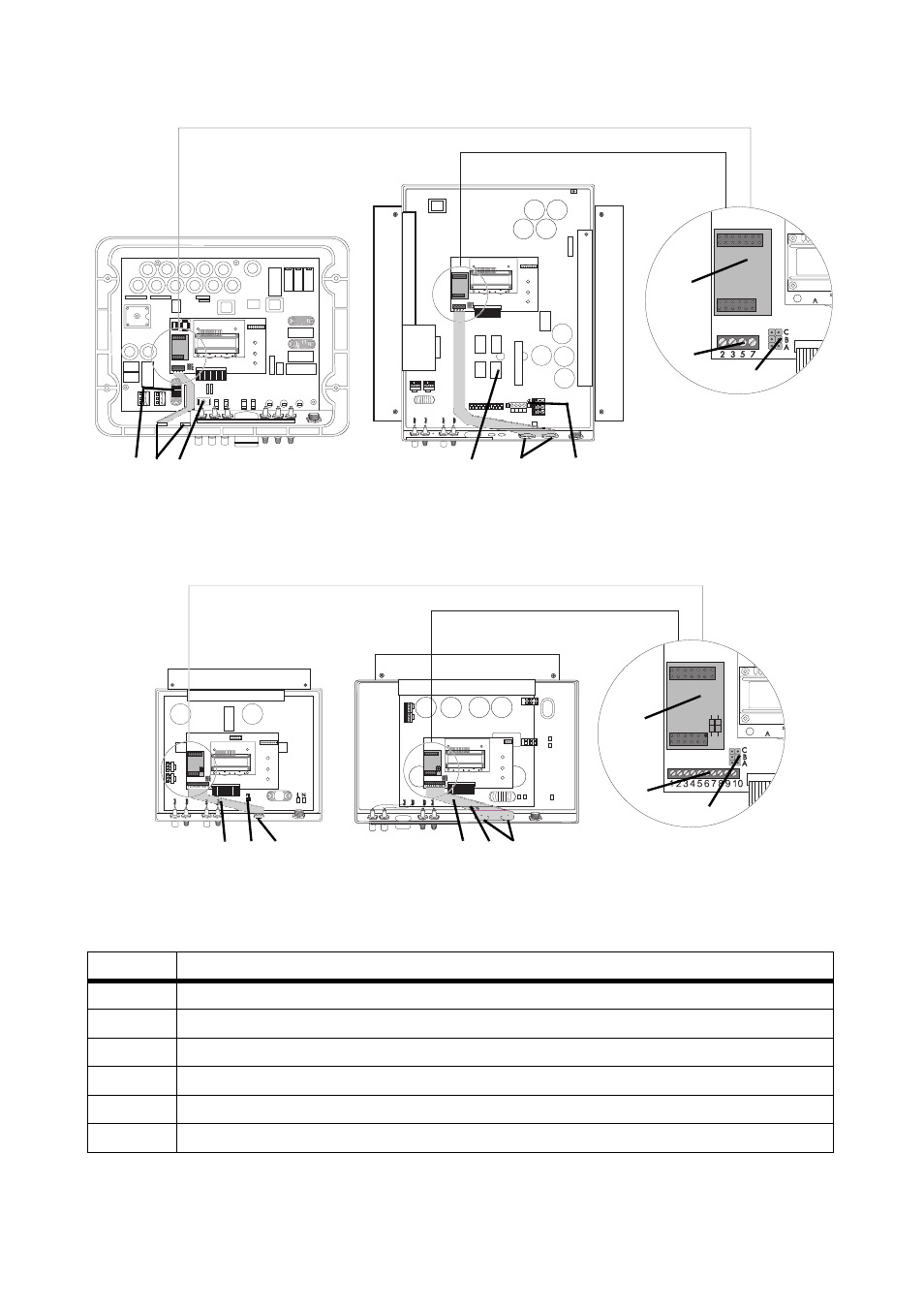

Position Désignation
A
Emplacement de l'interface
B Bornes à vis pour le raccordement des câbles de communication
C Emplacement du cavalier
D Chemin de câbles (grisé)
E Ouvertures du boîtier sur le dessous de l'onduleur
F Languette de masse pour conducteur PE
D E F D E F
A
B
C
D F E D F E
A
B
C
