4. Placez la gaine isolante :
5. Afin de simplifier le raccordement, attachez deux câbles à l'aide d'un collier de serrage.
6. Posez le câble avec la gaine isolante à l'intérieur du chemin de câbles vers les bornes à vis.
☑ La pose du câble dans l'onduleur est à présent réalisée.

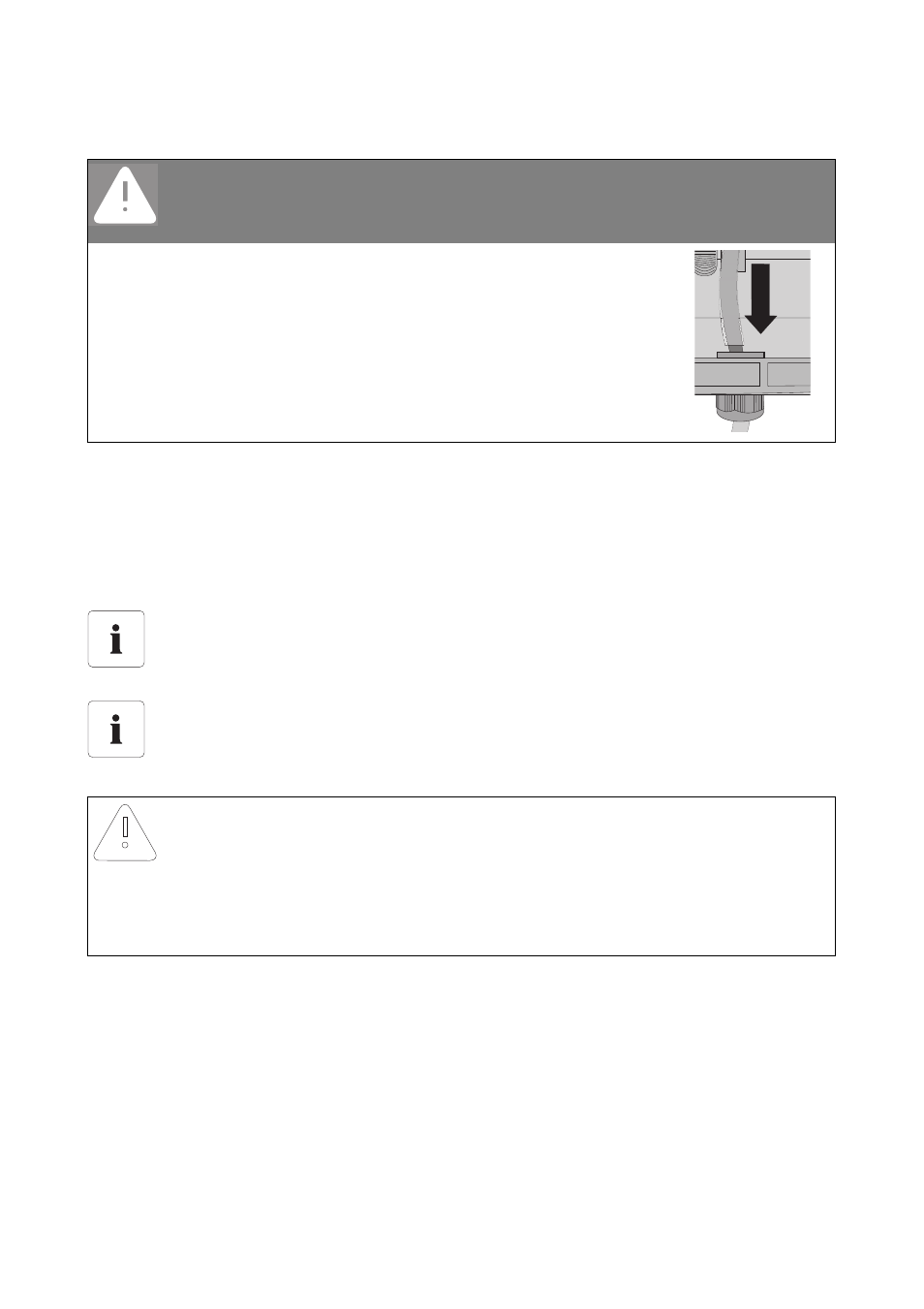

4.3.3 Raccordement des câbles à l'interface de communication
DANGER !
Danger de mort par suite d'une haute tension en cas de défaut sur le câble de
communication.
• Tirez une gaine isolante jusqu'à la borne de blindage ou
jusqu'à l'ouverture du boîtier de l'onduleur par les fils du câble
utilisé. La gaine isolante doit entièrement recouvrir les
conducteurs à l'intérieur du boîtier.
• Coupez la gaine isolante, le cas échéant, à la longueur
nécessaire.
Affectation des bornes pour un bus de communication RS485
Consultez l'affiche du principe du câblage RS485 pour l'affectation des bornes, le câblage
ainsi que le bouclage d'un bus de communication RS485.
Affectation des bornes pour des onduleurs de type SB/WB et SWR
L'affectation des bornes pour des onduleurs de type SB/WB est identique à celle pour des
onduleurs de type SWR.
PRUDENCE !
L'utilisation d'embouts de fil entraîne un endommagement du bornier.
Les embouts de fil se déforment lors du serrage des bornes à vis et il est ensuite impossible
de les retirer du bornier.
• N'utilisez pas d'embout de fil pour le raccordement du câble de communication.
