Raccordement électrique SMA Solar Technology AG
8 485PB-SB-NR-IFR101311 Instructions d’installation
4 Raccordement électrique
Le présent chapitre décrit le montage et le raccordement de l'interface de communication (RS485
Piggy-Back). L'onduleur est supposé se trouver au milieu du bus de communication RS485. Si
l'onduleur est situé à l'extrémité du bus RS485, effectuez les étapes suivantes uniquement pour un
câble et réalisez ensuite le bouclage (cf. page 15).

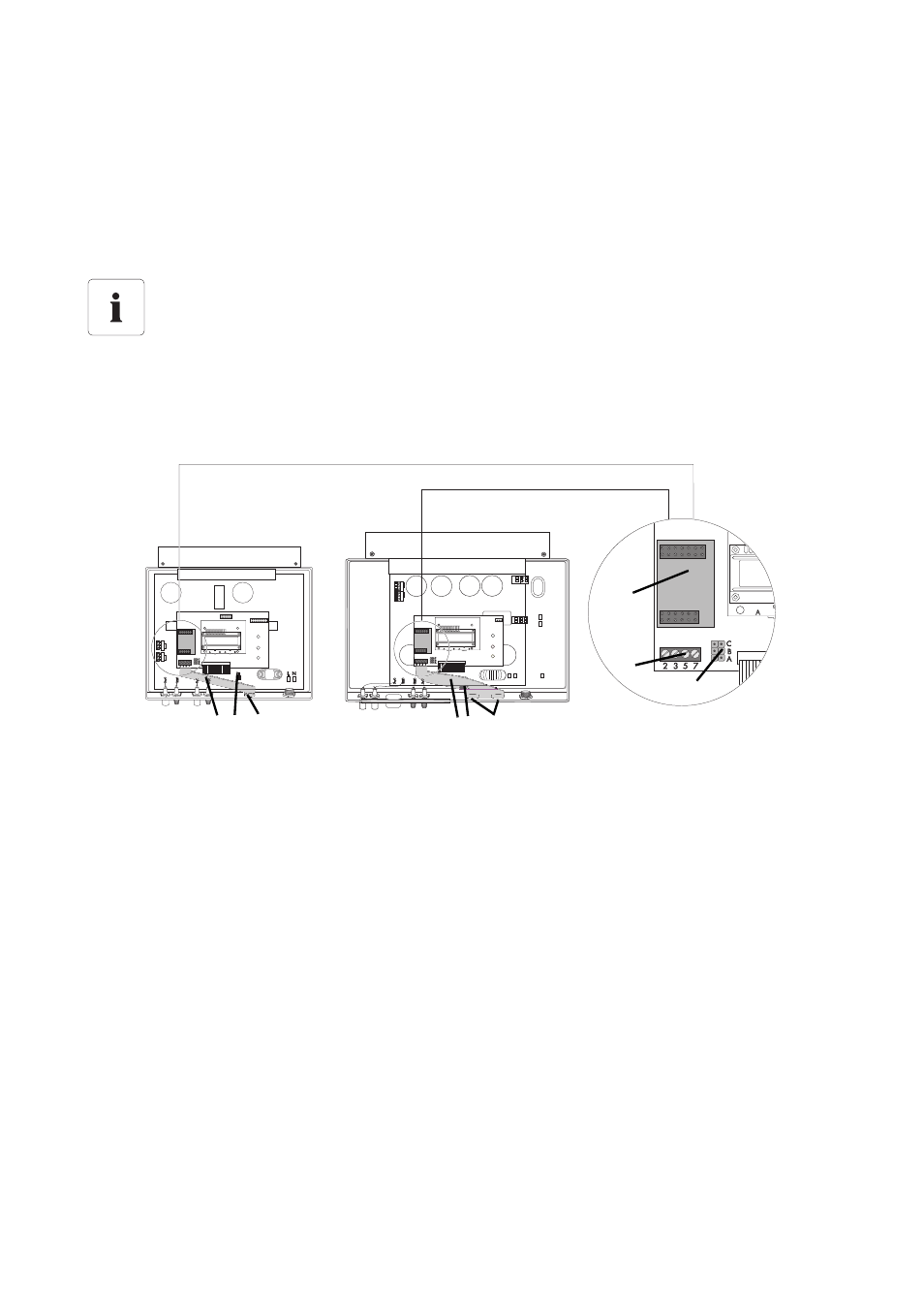

4.1 Aperçu du port de l'interface et de la disposition des câbles
Pour un onduleur de type : SB/WB
Si l'interface de communication est prémontée, vous pouvez passer directement au
chapitre 4.2 « Intégration de l'interface de communication » (page 10).
SB/WB 700
SB/WB 1100 SB/WB 1100, SB/WB 1100 (E) (LV), SB/WB 1700 (E), SB 2100TL,
SB/WB 2500, SB/WB 2800i, SB/WB 3000
D F E D F E
A
B
C
