Raccordement électrique SMA Solar Technology AG
10 485PB-SB-NR-IFR101311 Instructions d’installation
4.2 Intégration de l'interface de communication
Procédez comme suit lors de l'intégration de l'interface de communication pour les onduleurs de type
SB, WB et SWR mentionnés ci-dessus :
1. Ouvrez l'onduleur en suivant les indications données dans les instructions d'installation de
l'onduleur.

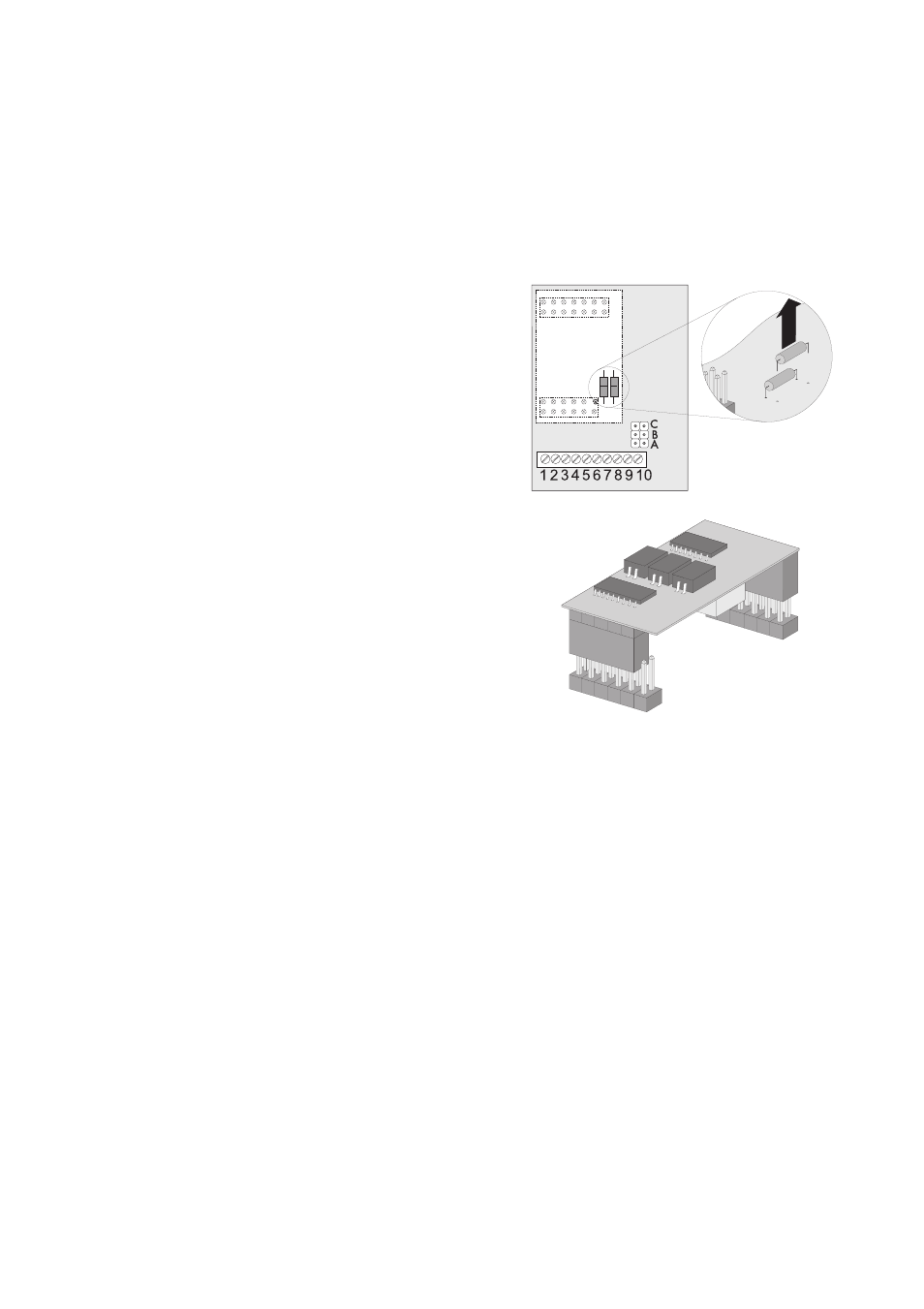

2. Pour un onduleur de type SWR, il est nécessaire de
retirer les résistances avec un anneau noir avant de
procéder au montage. Coupez les résistances avec
un anneau noir avec le plus grand soin à l'aide
d'une pince coupante.
3. Placez l'interface de communication (A) sur
l'emplacement de l'interface à partir de la
gauche. Les 2 broches situées à l'extrême droite
sur la rangée du bas restent découvertes.
☑ L'interface de communication est à présent
intégrée.
A
