SMA Solar Technology AG Raccordement électrique
Instructions d’installation 485PB-SB-NR-IFR101311 11
4.3 Raccordement de l'interface de communication
4.3.1 Préparation de l'ouverture du boîtier sur l'onduleur
Effectuez les étapes suivantes en fonction du type d'onduleur utilisé :
• Pour les types d'onduleur à une ouverture de boîtier, veuillez vous référer à la section « Types
d'onduleur à une ouverture de boîtier » (page 11)
• Pour les types d'onduleur à deux ouvertures de boîtier, veuillez vous référer à la section « Types
d'onduleur à deux ouvertures de boîtier » (page 12)
Types d'onduleur à une ouverture de boîtier
1. Ouvrez l'onduleur en suivant les indications données dans les instructions d'installation de
l'onduleur.

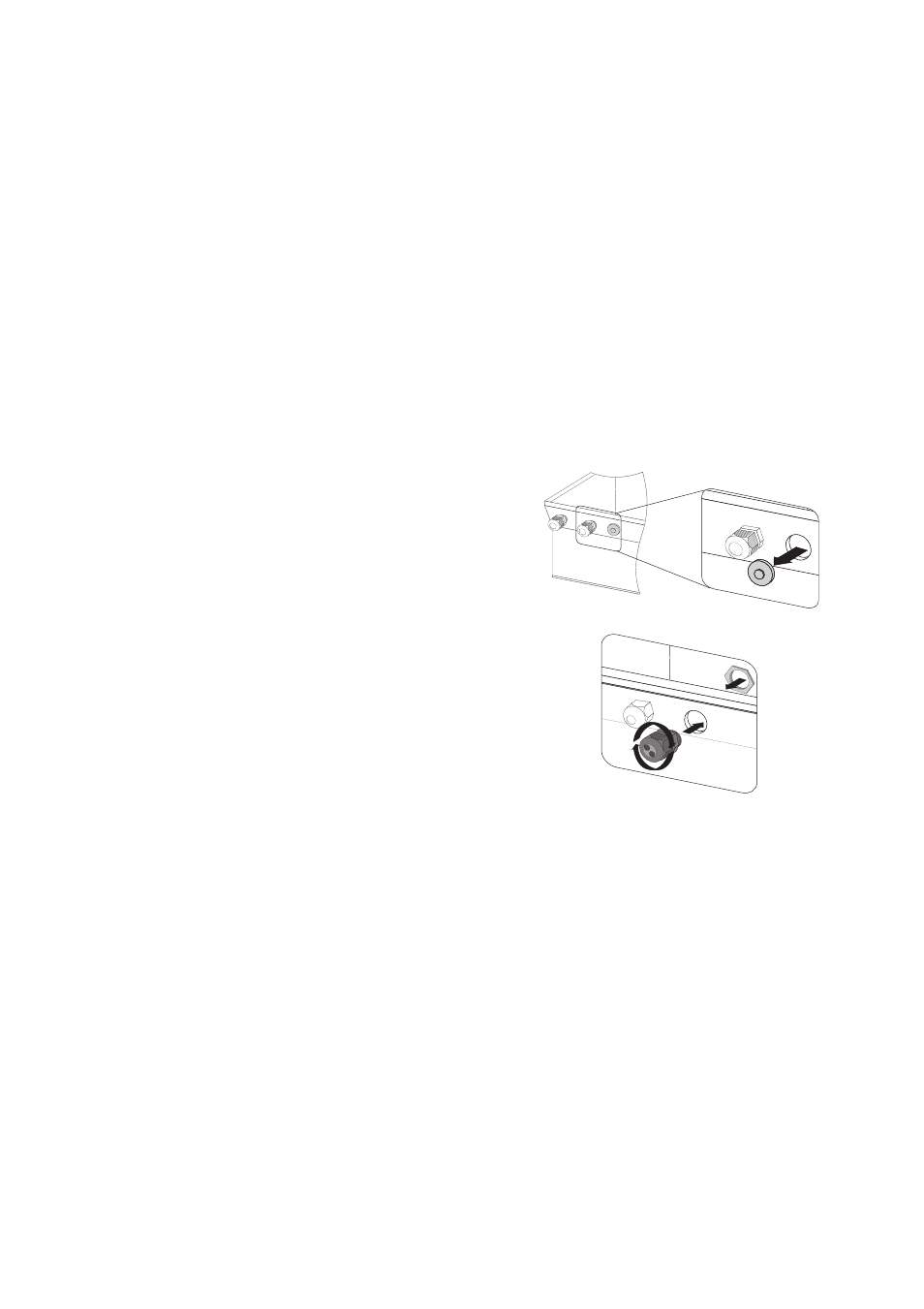

2. Appuyez sur le tampon borgne à partir de
l'ouverture du boîtier qui se trouve sur le dessous de
l'onduleur.
3. Insérez le presse-étoupe avec joint à entrées
multiples dans l'ouverture du boîtier, puis vissez-le
sur le boîtier à partir du côté intérieur à l'aide du
contre-écrou.
4. Dévissez l'écrou du presse-étoupe, puis faites sortir le joint de ce dernier.
5. Faites sortir le plot de remplissage à l'intérieur du joint en fonction du nombre de câbles à faire
passer à l'aide d'un tournevis.
☑ La préparation de l'ouverture du boîtier sur l'onduleur est à présent réalisée.
