Raccordement électrique SMA Solar Technology AG
12 485PB-SB-NR-IFR101311 Instructions d’installation
Types d'onduleur à deux ouvertures de boîtier
1. Ouvrez l'onduleur en suivant les indications données dans les instructions d'installation de
l'onduleur.

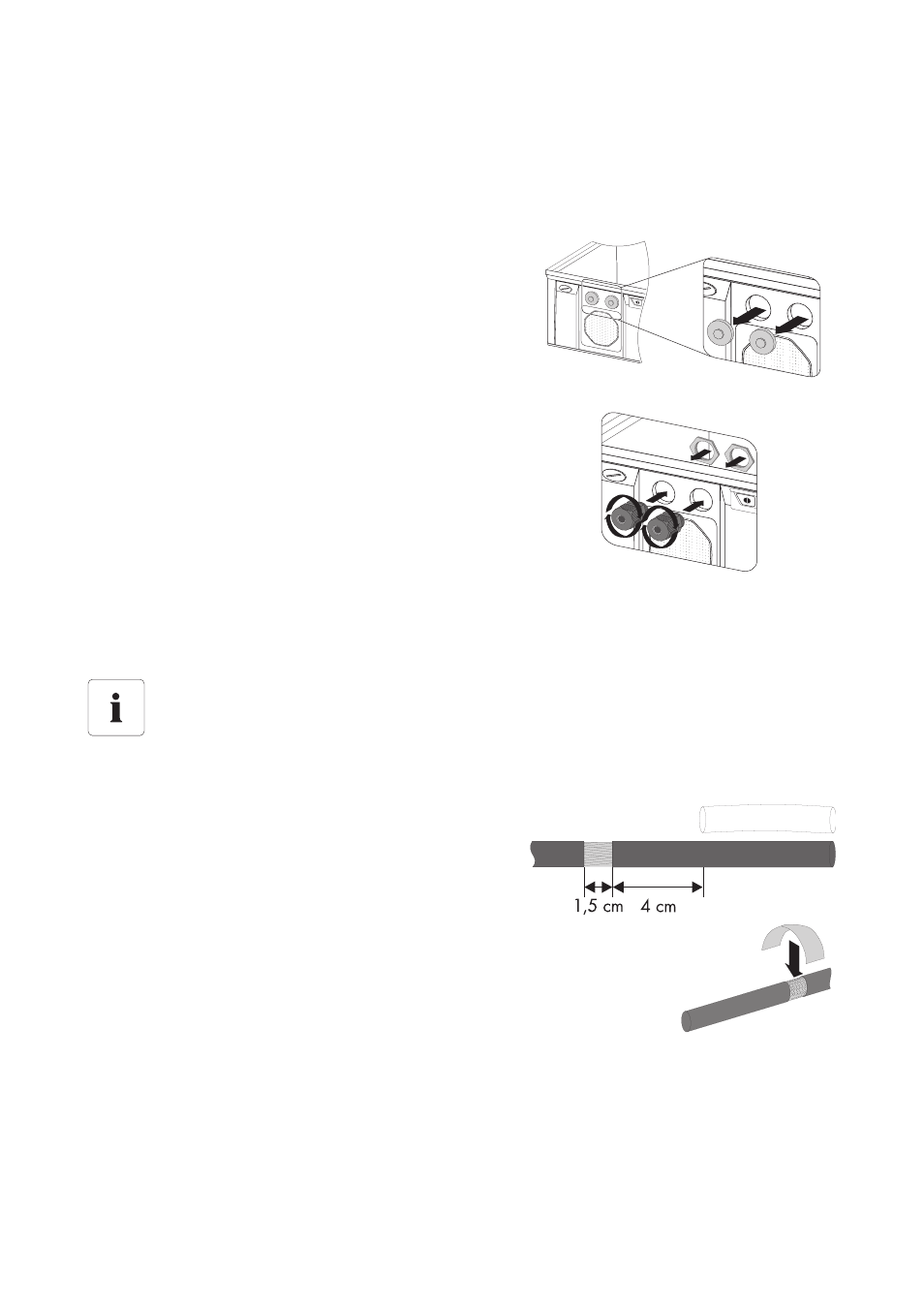

2. Faites sortir les plots de remplissage en fonction du
nombre de câbles à faire passer sur le dessous de
l'onduleur.
3. Insérez le presse-étoupe avec joint à entrée unique
dans l'ouverture du boîtier préparée de l'onduleur,
puis vissez-le sur le boîtier à partir du côté intérieur
à l'aide du contre-écrou.
4. Desserrer l'écrou du presse-étoupe de façon à ce
que le câble puisse passer à l'intérieur.
☑ La préparation du passage de câbles sur l'onduleur
est à présent réalisée.
4.3.2 Pose des câbles dans l'onduleur
1. Si vous utilisez une borne de blindage, procédez comme suit :
– Mesurez 4 cm en plus de la longueur de la
gaine isolante à partir de l'extrémité du câble,
puis retirez environ 1,5 cm de la gaine du câble
jusqu'au blindage de ce dernier.
– Collez la feuille adhésive conductrice autour de
la partie dénudée du câble.
☑ La préparation du câble pour la borne de
blindage est à présent effectuée.
Les instructions opératoires relatives à la préparation et au montage de la borne de
blindage s'appliquent uniquement aux onduleurs de type SB/WB 3300 et SB/WB 3800.
