SMA Solar Technology AG Raccordement électrique
Instructions d’installation 485PB-SB-NR-IFR101311 13

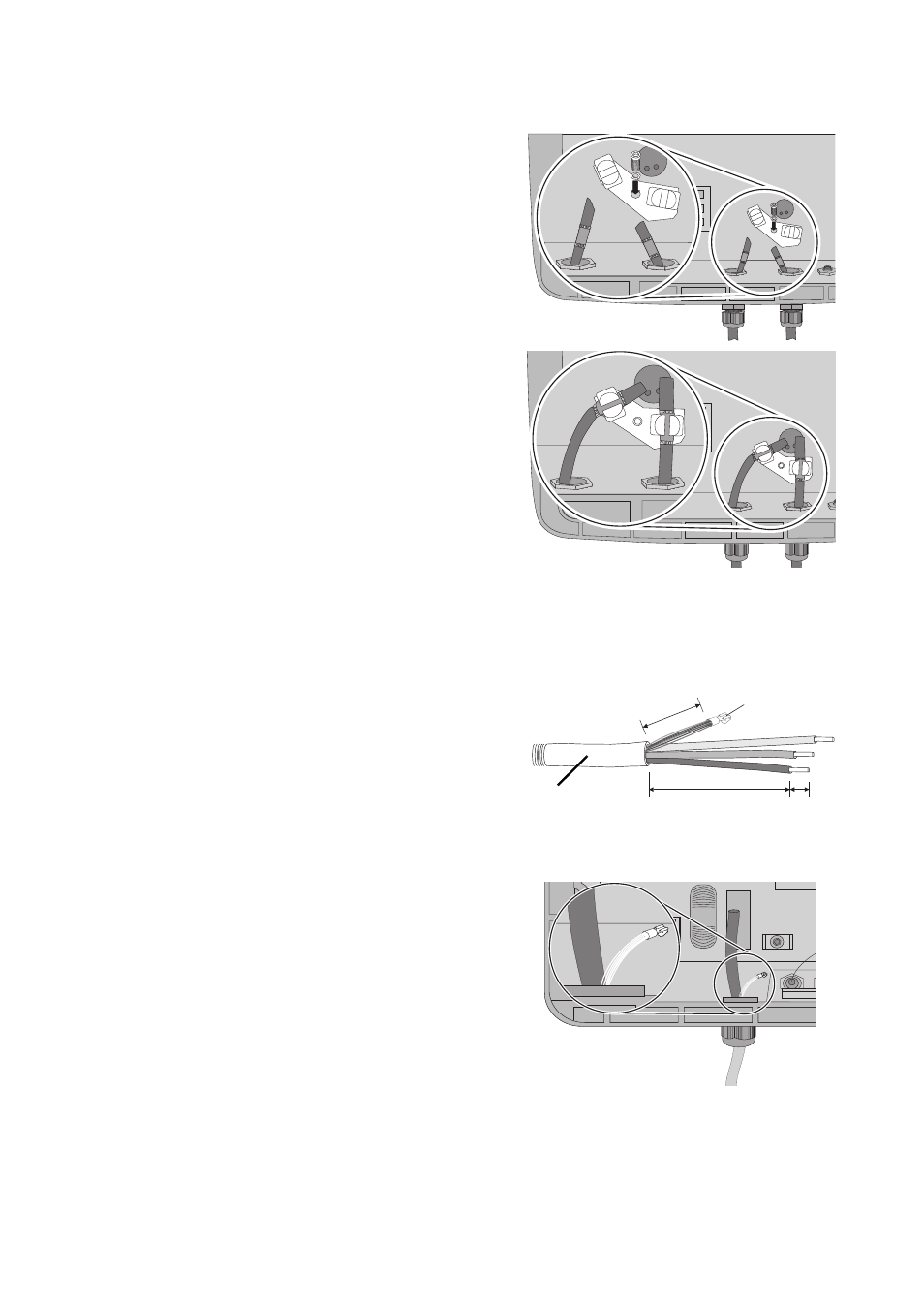

– Faites passer le câble dans l'onduleur à travers
le presse-étoupe.
– Vissez à fond la borne de blindage à l'aide de
la vis et de la rondelle de contact sur le dispositif
à vis pour la borne de blindage sur l'onduleur.
– Enfoncez la partie dénudée du câble dans la
borne de blindage.
☑ Le montage de la borne de blindage est à
présent effectué.
2. Si vous n'utilisez pas de borne de blindage, procédez comme suit :
– Faites passer le câble dans le boîtier à travers le presse-étoupe.
– Retirez la gaine du câble sur une longueur
équivalente à celle du chemin de câbles (A). La
longueur du chemin de câbles dépend du type
d'onduleur utilisé (cf. figures du chapitre 4.1
« Vue synoptique de l'emplacement de
l'interface et du chemin de câbles » à la page
8).
– Coupez les fils non utilisés jusqu'au niveau de la
gaine du câble (C).
– Coupez, puis torsadez le blindage du câble sur
une longueur équivalent à celle jusqu'au
raccordement PE (languette de masse) (B) sur
l'onduleur. La longueur jusqu'au raccordement
PE dépend du type d'onduleur utilisé (cf. figures
du chapitre 4.1 « Vue synoptique de
l'emplacement de l'interface et du chemin de
câbles » à la page 8).
– Raccordez la fiche plate au blindage du câble.
– Raccordez la fiche plate à la languette de masse pour le conducteur PE.
– Dénudez les fils de 6 mm (D).
3. Serrez à fond l'écrou du presse-étoupe afin de bien fixer le câble.
B
A
C
D
