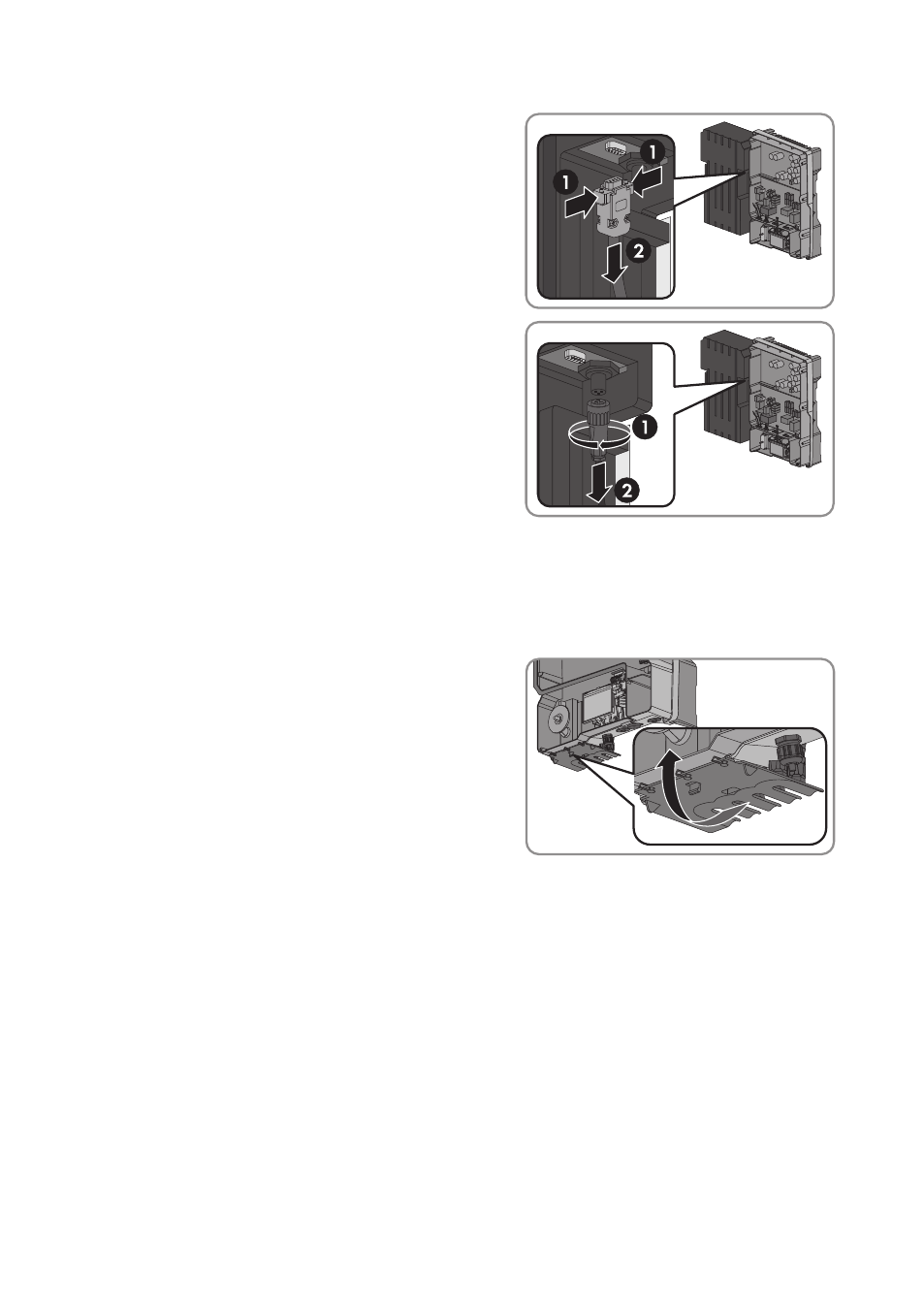

9. Débranchez le câble de communication du
Battery Pack. Pour cela, appuyez sur les
languettes latérales et retirez la fiche de
l’embase.
10. Retirez le câble de puissance du Battery Pack.
Tournez le connecteur de genre opposé vers la
gauche jusqu’à ce qu’il se desserre et retirez le
connecteur de genre opposé de l’embase.
11. Si les bouchons de protection des embases pour le câble de communication et le câble de
puissance sont présents, branchez chaque bouchon de protection sur l’embase
correspondante du Battery Pack.
12. Branchez le câble de communication et le câble de puissance dans le support sur le côté
gauche de l’onduleur.
13. Relevez la protection contre les contacts
involontaires DC et appuyez dessus jusqu’à ce
qu’elle s’enclenche.
14. Assurez-vous de l’absence de courant au niveau de tous les câbles DC à l’aide d’une pince
ampèremétrique.
15. Déverrouillez et retirez tous les connecteurs DC. Insérez un tournevis à fente ou un pousse-
ressort coudé dans l’une des encoches latérales (largeur de lame : 3,5 mm) et retirez les
connecteurs DC en ligne droite. Ne tirez pas sur le câble.
16. Assurez-vous de l’absence de tension au niveau des entrées DC de l’onduleur.
