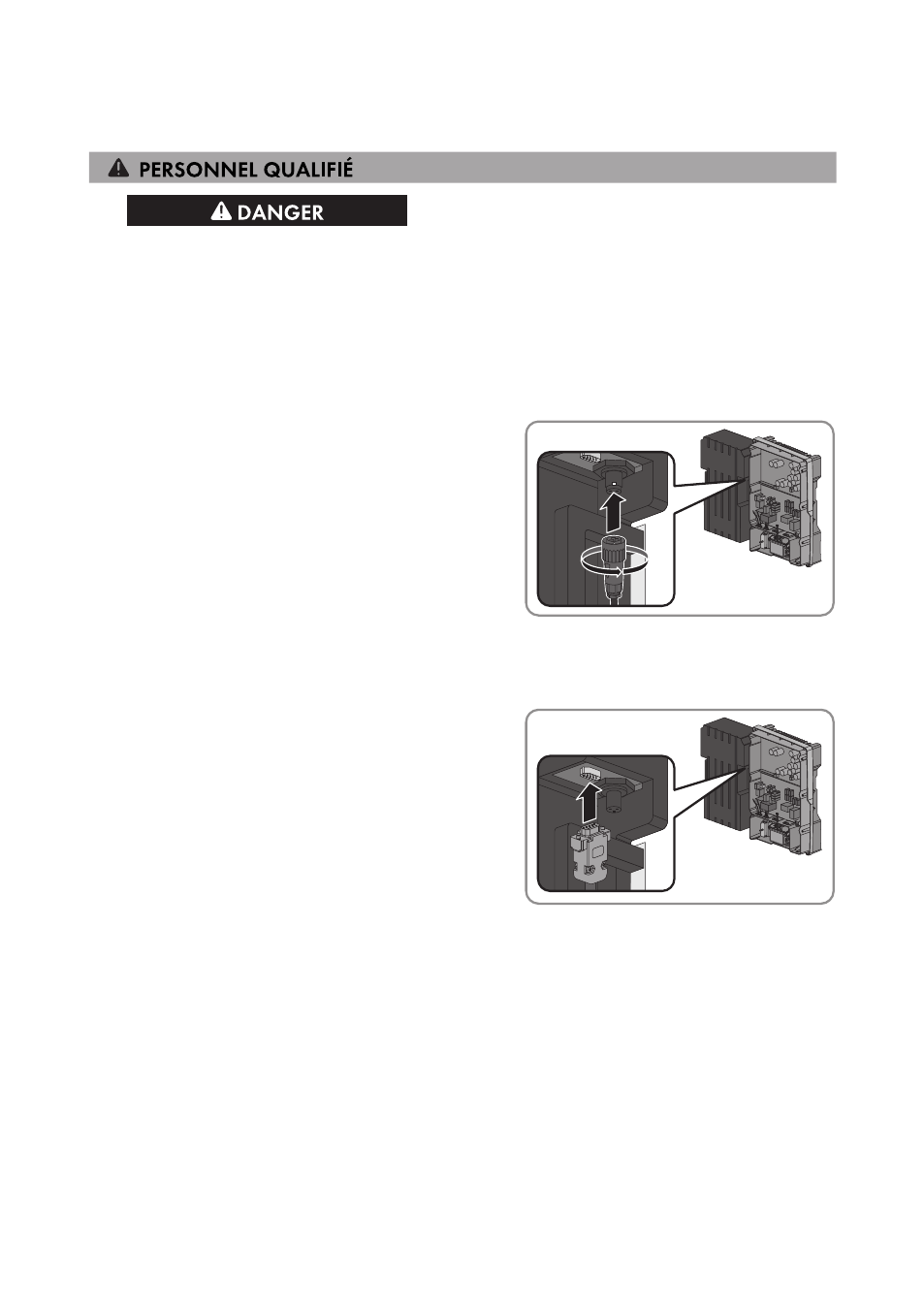

6.5 Raccordement de l’onduleur et du Battery Pack
1.
Danger de mort dû à de hautes tensions
• Assurez-vous que l’onduleur est hors tension et que le couvercle du boîtier est démonté
(voir chapitre 10, page 55).
2. Retirez le bouchon de protection de l’embase destinée au câble de puissance et conservez-le
pour une future mise hors service du Battery Pack.
3. Dégagez le câble de communication et le câble de puissance du support de l’onduleur et
retirez les bandes autocollantes des fiches.
4. Branchez la fiche du câble de puissance dans
l’embase destinée au câble de puissance de
sorte que les repères blancs de la fiche et de
l’embase soient alignés. Ensuite, serrez la fiche
jusqu’à ce qu’elle s’enclenche.
5. Assurez-vous que la fiche est bien branchée.
6. Retirez le bouchon de protection de la fiche D-sub du Battery Pack et conservez-le pour une
future mise hors service.
7. Branchez le câble de communication entre
l’onduleur et le Battery Pack à la fiche D-sub du
Battery Pack.
☑ La fiche s’enclenche de façon audible.
