☐ Les câbles de raccordement positifs des panneaux photovoltaïques doivent être équipés des
connecteurs DC positifs (pour plus d’informations sur l’assemblage des connecteurs DC, voir
les instructions d’installation des connecteurs DC).
☐ Les câbles de raccordement négatifs des panneaux photovoltaïques doivent être équipés des
connecteurs DC négatifs (pour plus d’informations sur l’assemblage des connecteurs DC, voir
les instructions d’installation des connecteurs DC).
Utilisation d’adaptateurs Y pour le montage en parallèle de strings
Les adaptateurs Y ne doivent pas être utilisés pour interrompre le circuit électrique DC.
• Les adaptateurs Y ne doivent être ni visibles, ni librement accessibles à proximité
immédiate de l’onduleur.
• Pour interrompre le circuit électrique DC, mettez toujours l’onduleur hors tension en
suivant la procédure décrite dans ce document (voir chapitre 10, page 55).
6.4.2 Raccordement du générateur photovoltaïque

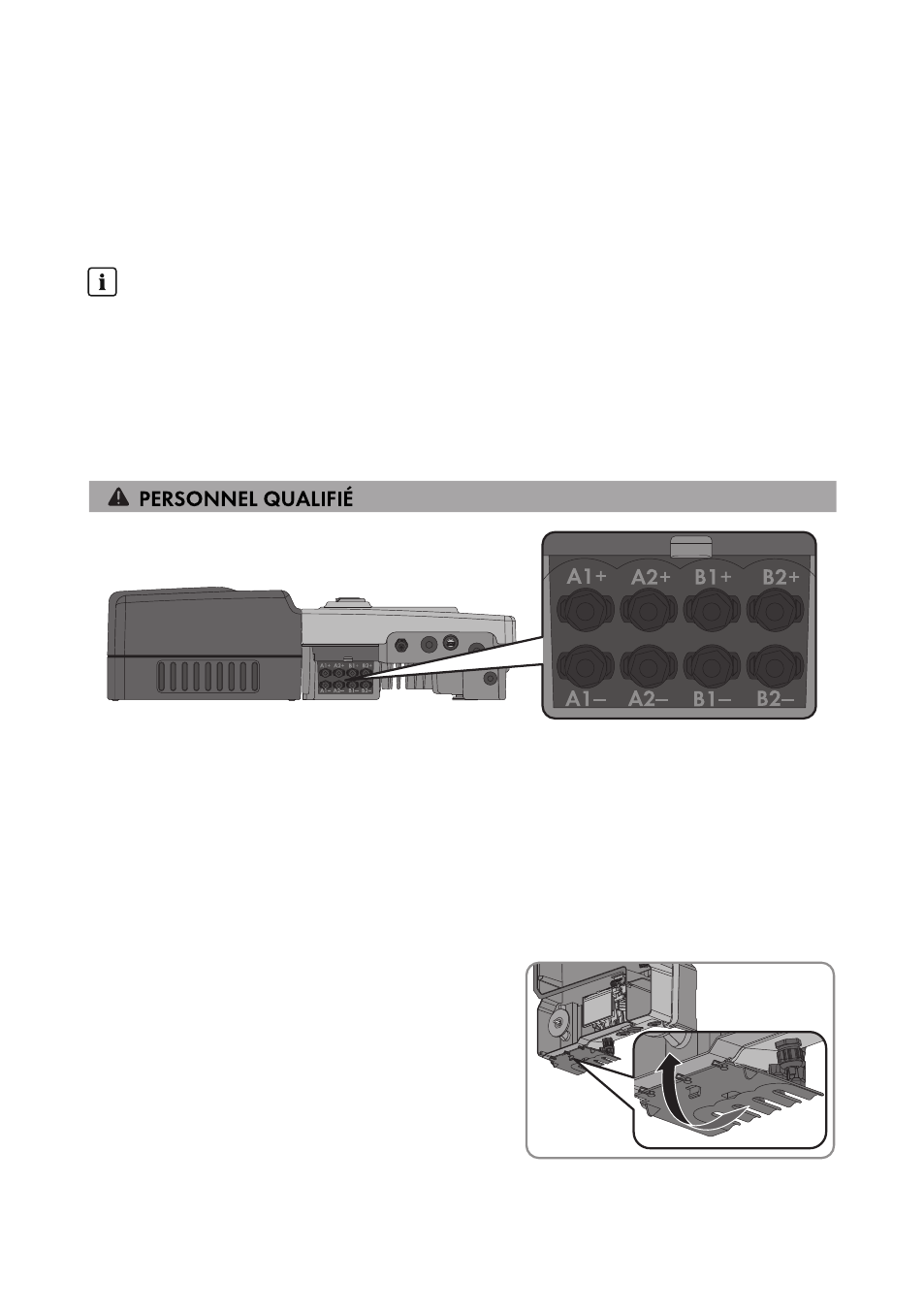

Figure 12 : Vue d’ensemble des entrées DC sur l’onduleur
1. Assurez-vous que le disjoncteur miniature est coupé et sécurisé contre le réenclenchement.
2. Si le couvercle du boîtier est installé, retirez-le :
• Tournez l’interrupteur-sectionneur DC vers OFF jusqu’à ce qu’il s’enclenche en position O
.
• Dévissez toutes les vis du couvercle du boîtier à l’aide d’une clé pour vis à six pans creux
(surplat de 5) et retirez-le. Assurez-vous de ne pas perdre les rondelles autobloquantes.
3. Assurez-vous de l’absence de défaut à la terre.
4. Relevez la protection contre les contacts
involontaires DC et appuyez dessus jusqu’à ce
qu’elle s’enclenche.
