6.2.2
Raccordement de l’onduleur au réseau électrique public
Conditions préalables :
☐ Les conditions de raccordement de l’exploitant du réseau doivent être respectées.
☐ La tension du réseau doit se trouver dans la plage autorisée. La plage de travail exacte de
l’onduleur est définie dans les paramètres de fonctionnement.
Procédure :
1. Coupez le disjoncteur miniature et sécurisez-le contre tout réenclenchement.
2. Assurez-vous que l’interrupteur-sectionneur DC est sur la position O.
3. Dévissez toutes les vis du couvercle du boîtier à l’aide d’une clé pour vis à six pans creux
(surplat de 5) et retirez-le. Assurez-vous de ne pas perdre les rondelles autobloquantes.
4. Retirez la bande adhésive de l’ouverture du boîtier pour le câble AC.
5. Fixez un presse-étoupe M32 x 1,5 sur l’ouverture du boîtier à l’aide d’un contre-écrou. Veillez
à ne pas endommager la membrane de compensation de pression.
6. Desserrez l’écrou-raccord du presse-étoupe et passez-le sur le câble AC.
7. Si le diamètre extérieur du câble se situe entre 15 mm et 21 mm, retirez l’anneau de joint
intérieur du presse-étoupe.
8. Levez le levier de sécurité de la plaque à bornes AC jusqu’en butée.
9. Introduisez le câble AC dans l’onduleur à travers le presse-étoupe. Veillez à ne pas
endommager la membrane de compensation de pression.
10. Ôtez la gaine du câble AC.
11. Raccourcissez les conducteurs L et N de 5 mm chacun.
12. Dénudez les conducteurs L, N et le conducteur de protection sur une longueur de 18 mm
chacun.
13.
Risque d’incendie en cas de raccordement de deux conducteurs à une borne
En cas de raccordement de deux conducteurs à une borne, un mauvais contact électrique peut
provoquer un incendie.
• Raccordez un conducteur maximum par borne.

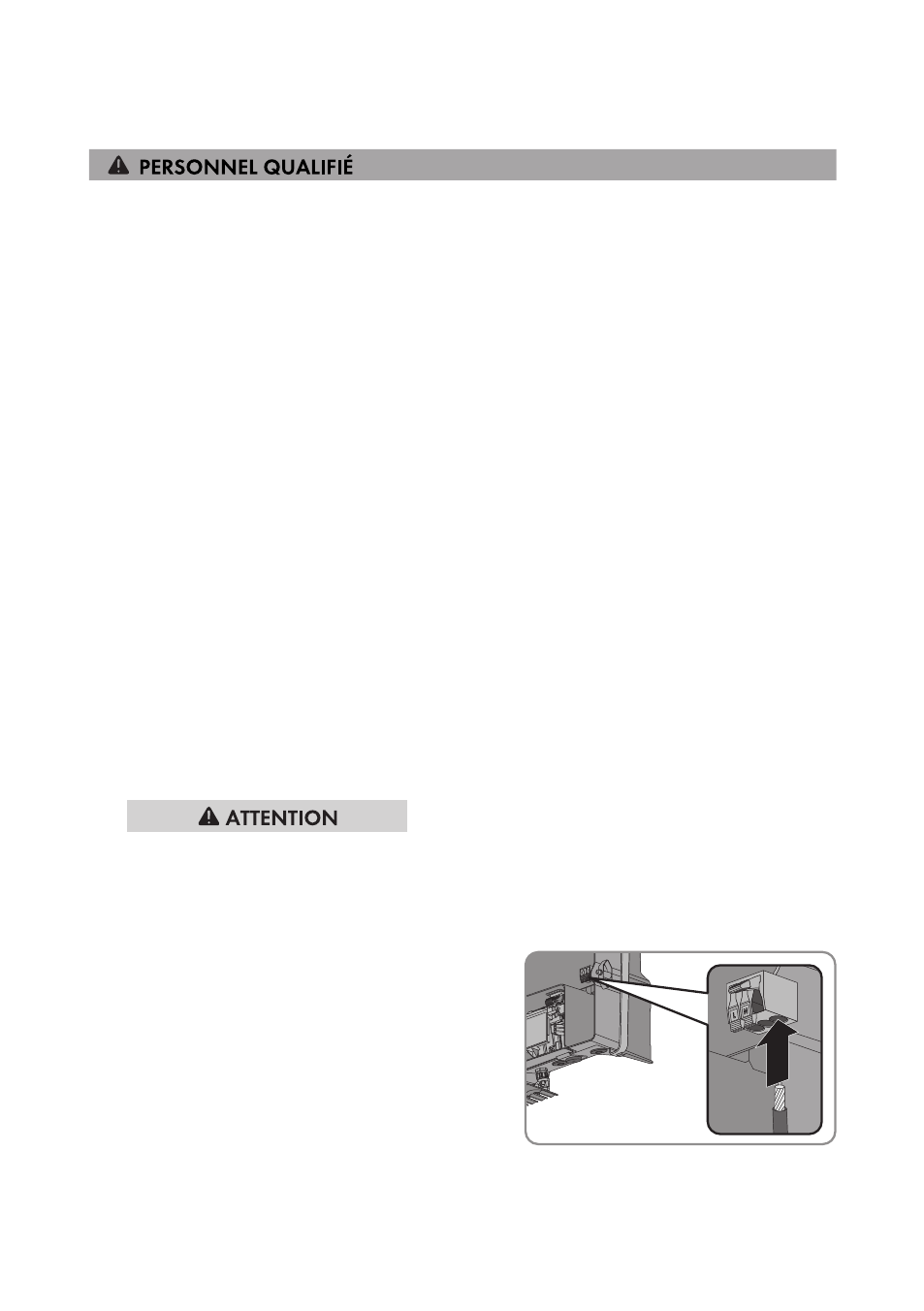

14. Raccordez PE, N et L selon le marquage à la
plaque à bornes destinée au câble AC et
appuyez sur le levier de sécurité.
15. Assurez-vous que tous les conducteurs sont bien serrés.
16. Vissez l’écrou-raccord sur le presse-étoupe.
