5. Raccordez les connecteurs DC assemblés à l’onduleur. Faites passer pour cela les câbles de
raccordement dans le support correspondant.
☑ Les connecteurs DC s’enclenchent de façon audible.
6.
Endommagement de l’onduleur par pénétration d’humidité
L’étanchéité de l’onduleur n’est assurée que lorsque toutes les entrées DC inutilisées sont
obturées par des connecteurs DC et des bouchons d’étanchéité.
• Les bouchons d’étanchéité ne doivent pas être insérés directement dans les entrées DC
de l’onduleur.

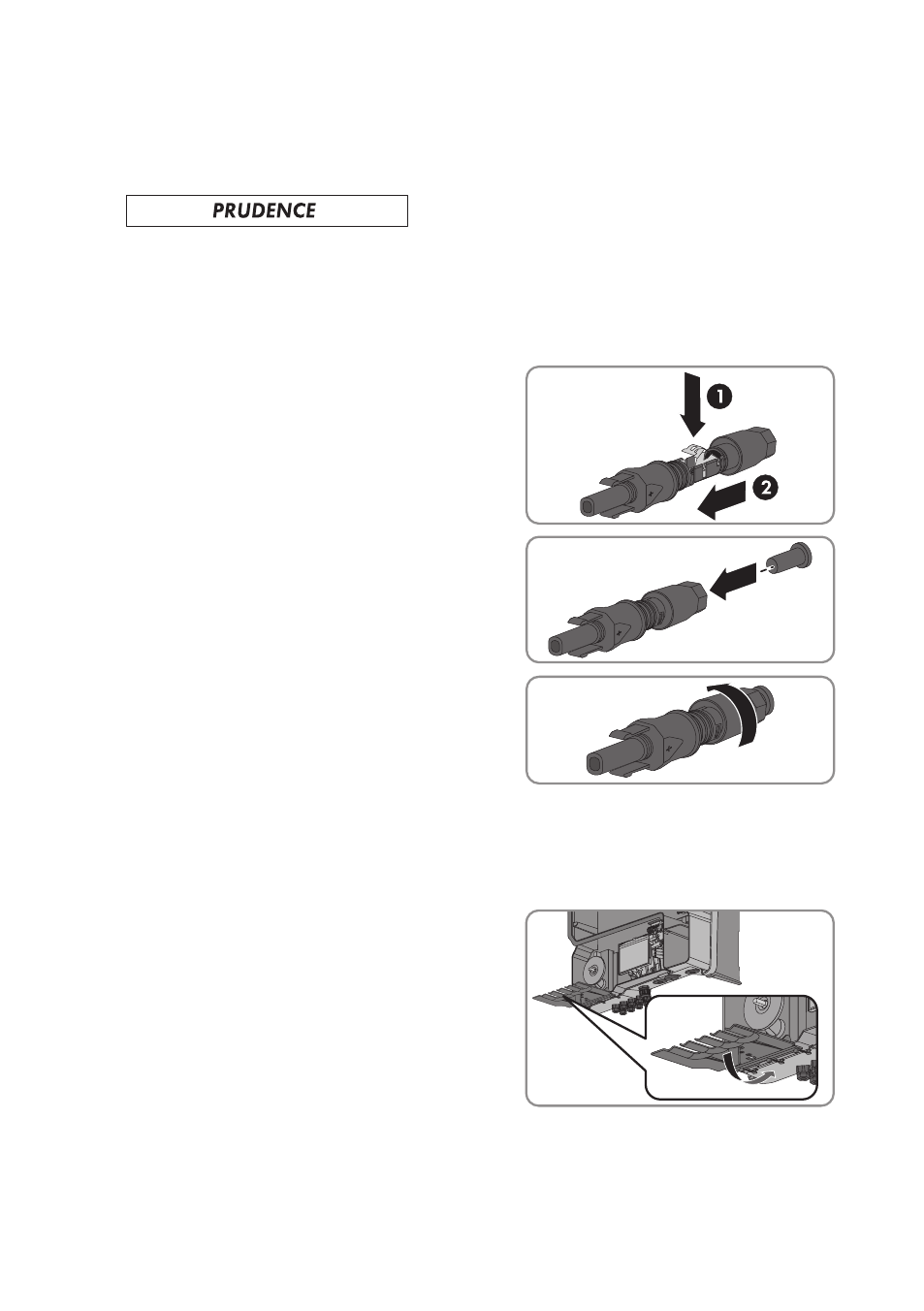

• Pour les connecteurs DC inutilisés, appuyez
sur le serre-câble et poussez l’écrou-raccord
sur le filetage.
• Insérez le bouchon d’étanchéité dans le
connecteur DC.
• Serrez le connecteur DC (couple de
serrage : 2 Nm).
• Insérez les connecteurs DC avec les bouchons d’étanchéité dans les entrées DC
correspondantes de l’onduleur.
☑ Les connecteurs DC s’enclenchent de façon audible.
7. Assurez-vous que tous les connecteurs DC sont bien enfichés.
8. Rabattez la protection contre les contacts
involontaires jusqu’à ce qu’elle s’enclenche.
Faites passer pour cela les câbles de
raccordement dans le support correspondant.
