6 Raccordement électrique
6.1 Vue d’ensemble des zones de raccordement
6.1.1 Vue de dessous

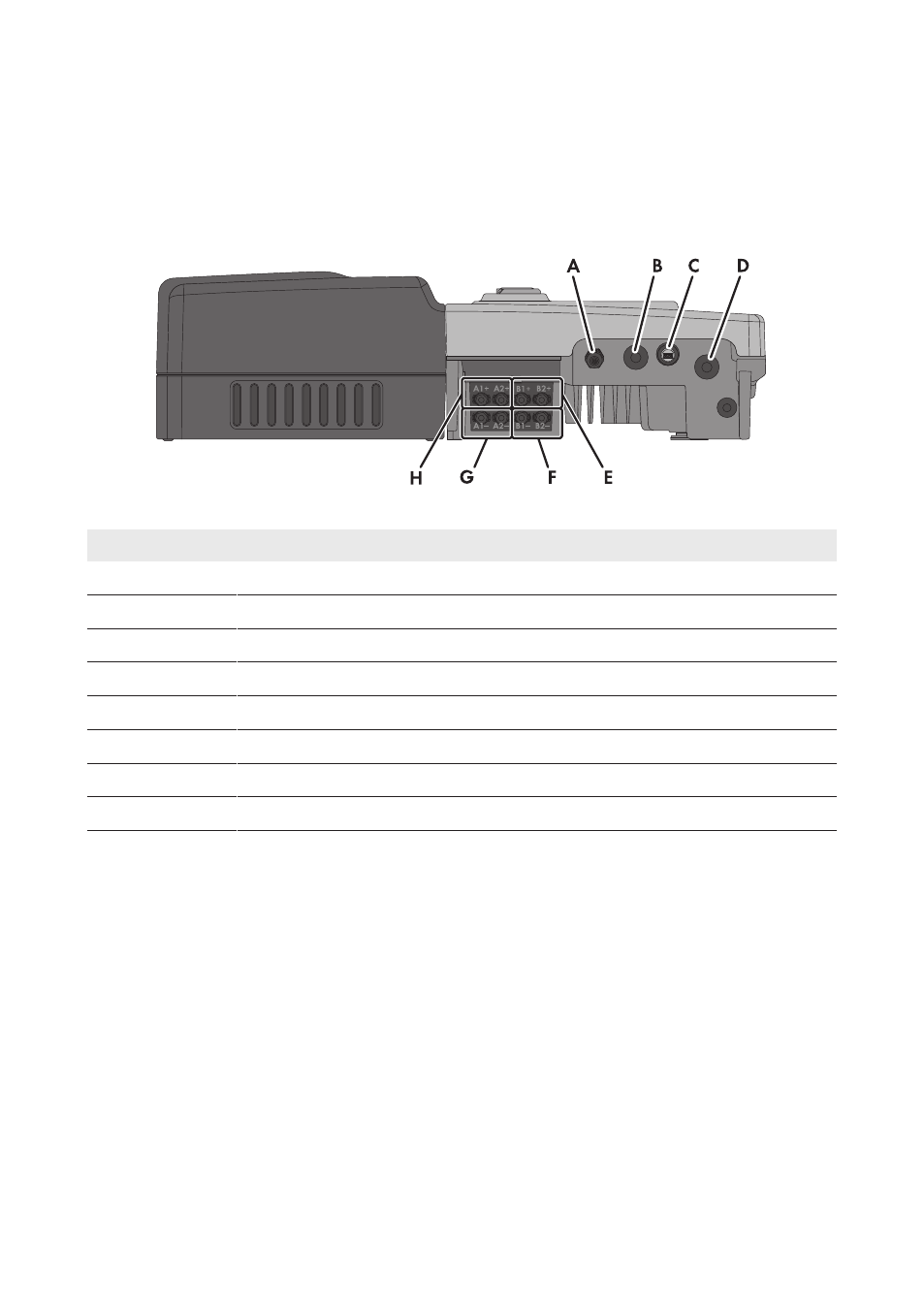

Figure 8 : Zones de raccordement et ouvertures du boîtier situées sur le dessous de l’onduleur
Position Désignation
A Presse-étoupe M20x1,5 pour le raccordement au relais multifonction
B Ouverture du boîtier avec plot de remplissage pour câble de communication
C Embase USB pour la maintenance (par exemple, mise à jour du micrologiciel)
D Ouverture de boîtier pour le câble AC
E Connecteurs DC positifs, entrée B
F Connecteurs DC négatifs, entrée B
G Connecteurs DC négatifs, entrée A
H Connecteurs DC positifs, entrée A
