8. Retirez un plot de remplissage du manchon support de câble.

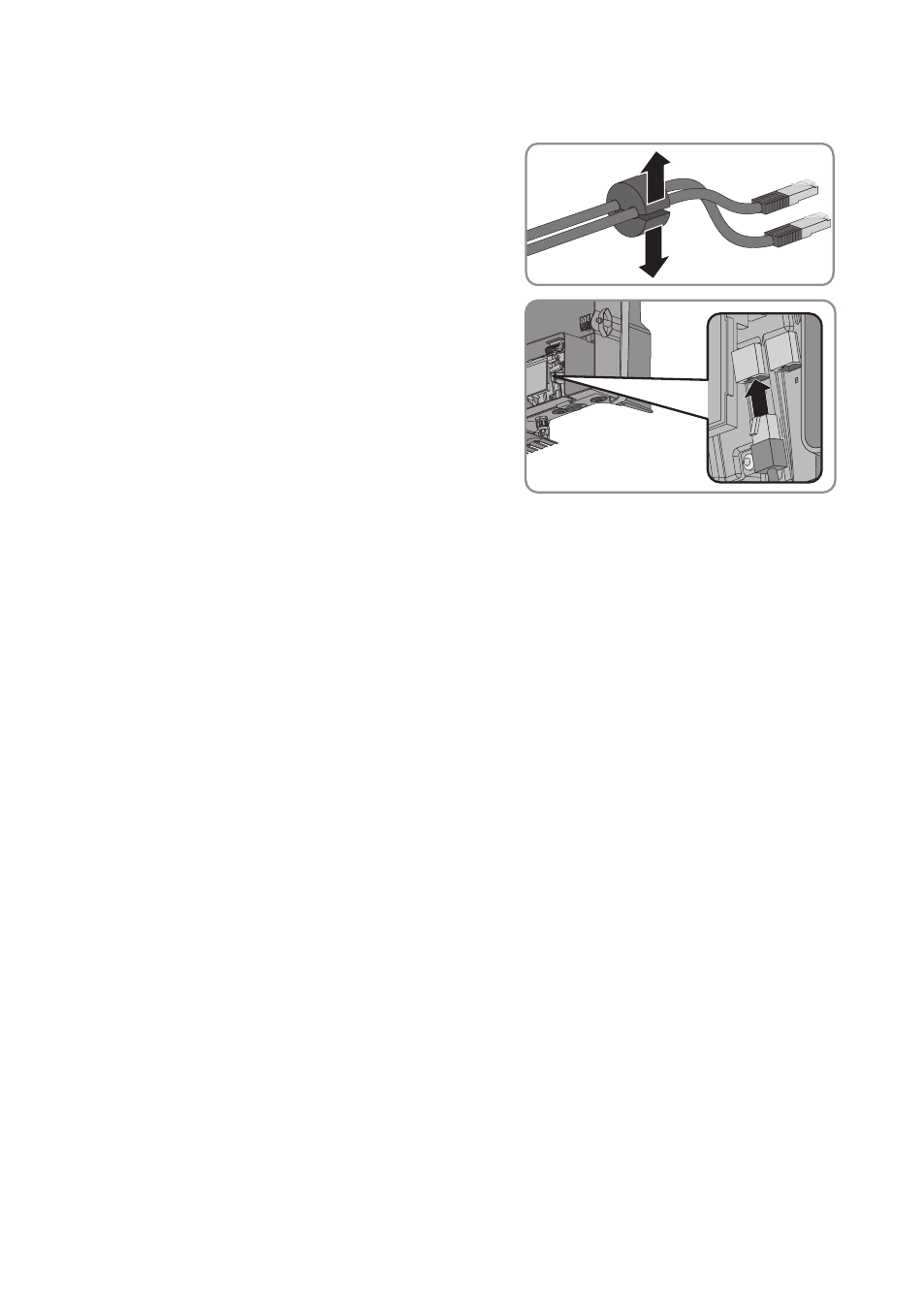

9. Faites passer chaque câble réseau dans un
passe-câble dans le manchon support de câble.
10. Faites passer les câbles réseau dans le presse-
étoupe M32x1,5 jusqu’aux prises réseau dans
l’onduleur. Pressez fermement le manchon
support de câble dans le presse-étoupe.
11. Branchez les câbles réseau dans les prises réseau A et B de l’onduleur. Les câbles réseau
peuvent être branchés dans n’importe laquelle des prises, car celles-ci ont une fonction de
commutateur réseau.
12. Branchez les extrémités des câbles réseau au SMA Energy Meter et au routeur/commutateur
réseau.
13. Vissez l’écrou-raccord sur le presse-étoupe.
14. Rabattez l’écran jusqu’à ce qu’il s’enclenche.
6.4 Raccordement DC
6.4.1 Conditions préalables au raccordement DC
Exigences relatives aux panneaux photovoltaïques par entrée :
☐ Tous les panneaux photovoltaïques doivent être du même type.
☐ Le même nombre de panneaux photovoltaïques doit être monté en série sur tous les strings.
☐ Tous les panneaux photovoltaïques doivent être orientés dans la même direction.
☐ Tous les panneaux photovoltaïques doivent présenter la même inclinaison.
☐ Le courant d’entrée maximal par string doit être respecté et ne doit pas être supérieur au
courant de défaut traversant les connecteurs DC (voir chapitre 11 « Caractéristiques
techniques », page 58).
☐ Les valeurs limites pour la tension d’entrée et le courant d’entrée de l’onduleur doivent être
respectés (voir chapitre 11 « Caractéristiques techniques », page 58).
☐ Le jour le plus froid de l’année (selon les statistiques), la tension à vide du générateur
photovoltaïque ne doit jamais dépasser la tension d’entrée maximale de l’onduleur.
