Premier pas avec la TNC 640
1.3 Programmer la première pièce
1
58
TNC 640 | Manuel utilisateur Programmation en DIN/ISO | 3/2015
Créer un programme avec cycles

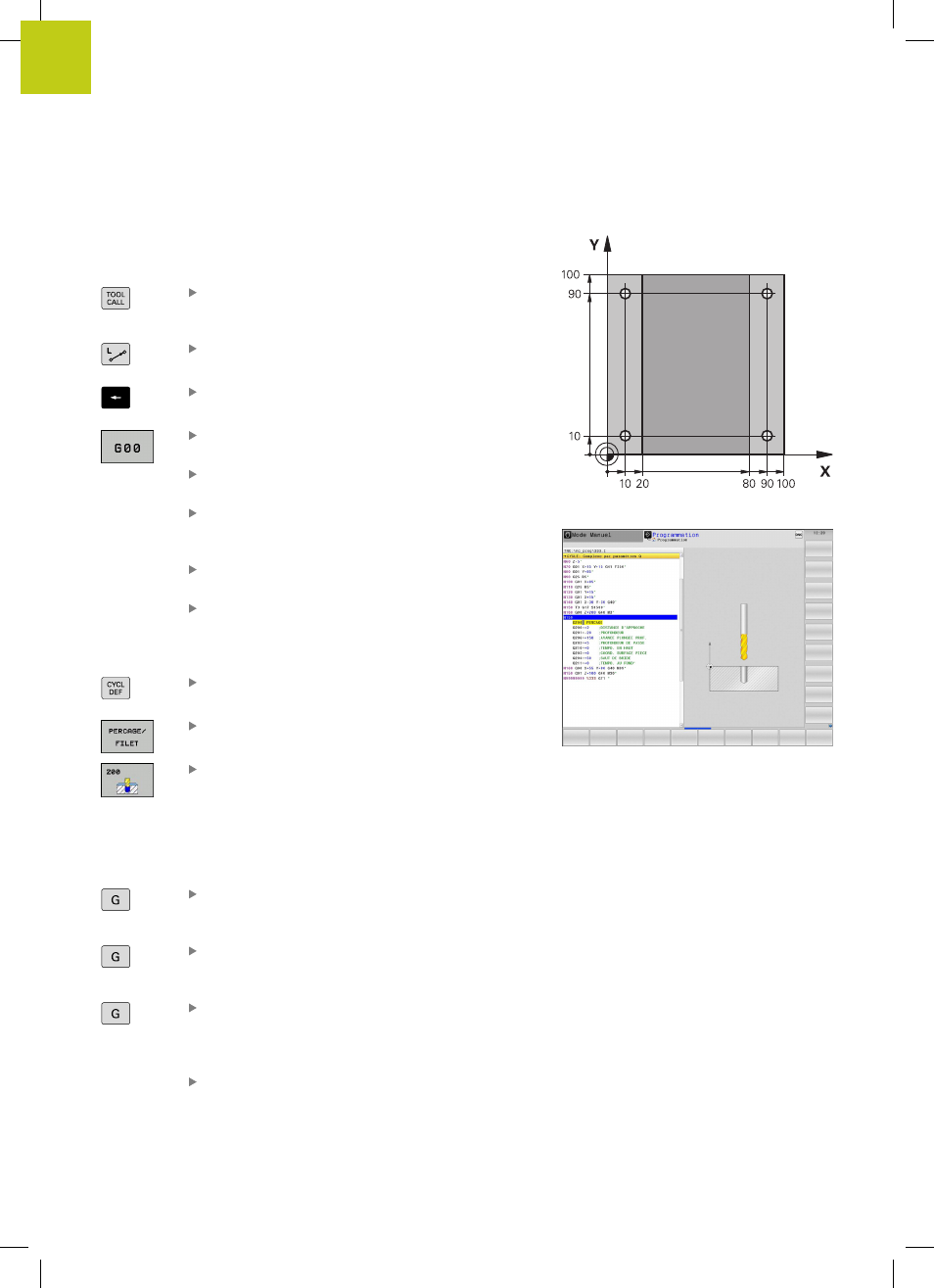

Les trous sur la figure de droite (profondeur 20 mm) doivent être
usinés avec un cycle de perçage standard. La pièce brute a déjà été
définie.
Appeler l'outil : introduisez les données d'outil.
Validez chaque fois votre saisie avec la touche
ENT. Ne pas oublier l'axe d'outil.
Appuyez sur la touche
L pour ouvrir une séquence
de programme pour un déplacement linéaire.
Passez dans la zone de saisie des fonctions G avec
la touche Flèche gauche.
Sélectionner la softkey G00 pour un déplacement
en avance rapide.
Sélectionner la softkey
G90 pour programmer des
cotes absolues.
Dégager l'outil : appuyer sur la touche d'axe
orange
Z et indiquer la valeur de la position à
approcher, p. ex. 250. Valider avec la touche
ENT.
N'activer aucune correction d'outil : appuyer sur la
softkey
G40.
Fonction auxiliaire M ? Activer la broche et
l'arrosage, p. ex.
M13, puis valider avec la
touche
END : la TNC mémorise la séquence de
déplacement indiquée.
Appeler le menu des cycles
Afficher les cycles de perçage
Sélectionne le cycle de perçage standard 200 : La
TNC lance le dialogue pour la définition du cycle.
Introduisez successivement tous les paramètres
demandés par la TNC et validez chaque saisie
avec la touche
ENT. Sur la partie droite de l'écran,
la TNC affiche également un graphique qui
représente le paramètre correspondant du cycle
Entrer
0 pour approcher la première position de
perçage : entrer les
coordonnées de la position de
perçage et appeler le cycle avec
M99.
Entrer
0 pour approcher d'autres positions de
perçage : Entrer les
coordonnées des différentes
positions de perçage et appeler le cycle avec
M99.
Entrer
0 pour dégager l'outil : appuyer sur la
touche d'axe
Z orange et indiquer la valeur de la
position d'approche, p. ex. 250. Valider avec la
touche
ENT.
Fonction auxiliaire M ? Entrer M2 à la fin du
programme et valider avec la touche
END : la TNC
mémorise la séquence de déplacement saisie.
