Contournage : coordonnées polaires 6.5
6
TNC 640 | Manuel utilisateur Programmation en DIN/ISO | 3/2015
239
Programmer une trajectoire hélicoïdale
Introduisez le sens de rotation et l'angle total
incrémental
G91 H avec le même signe ; dans le
cas contraire, l'outil pourrait se déplacer sur une
trajectoire incorrecte.
Pour l'angle total G91 H, une valeur comprise entre
-99 999,9999° et +99 999,9999° est possible.
Angle de coordonnées polaires : indiquer en
valeur incrémentale l'angle global que l'outil
parcourt sur l'hélice.
Après avoir saisi l'angle,
sélectionner l'axe d'outil avec une touche de
sélection d'axe.
Introduire la coordonnée de la hauteur de l'hélice
en incrémental
Introduire la correction de rayon selon le
tableau

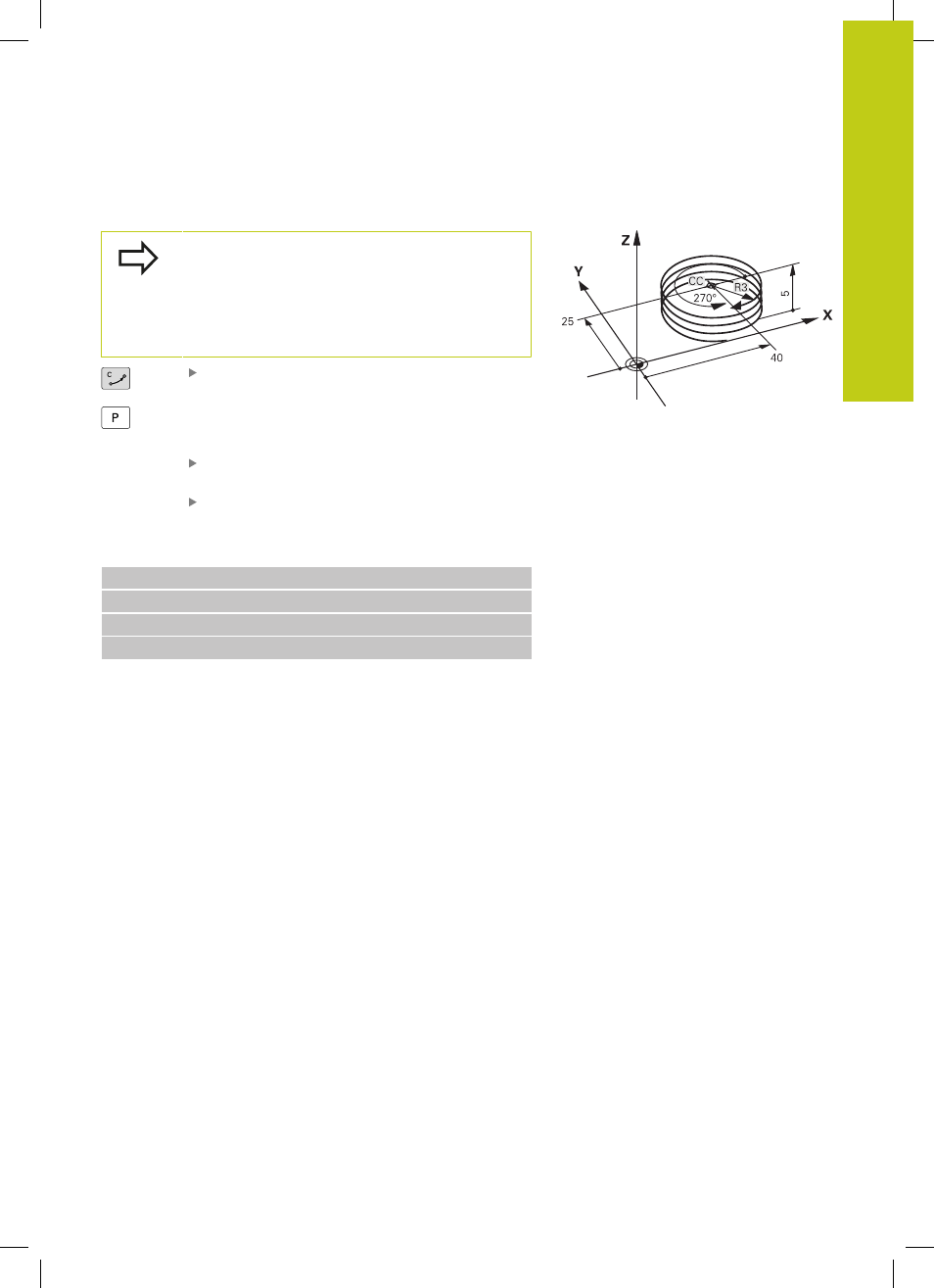

Exemple de séquences CN : filetage M6 x 1 mm avec 5 filets
N120 I+40 J+25 *
N130 G01 Z+0 F100 M3 *
N140 G11 G41 R+3 H+270 *
N150 G12 G91 H-1800 Z+5 *
