Les outils du mode Tournage (option 50) 14.4
14
TNC 640 | Manuel utilisateur Programmation en DIN/ISO | 3/2015
473
Données du tableau d'outils de tournage
Elément à
introduire Utilisation Introduction
T
Numéro d'outil : le numéro d'outil de tournage doit
correspondre au numéro dans TOOL.T. -
NOM
Nom d'outil : la TNC reprend automatiquement le nom
de l'outil lorsque vous sélectionnez le tableau d'outils
de tournage dans le tableau d'outils.
32 caractères, majuscules
uniquement, pas d'espace
ZL Valeur de correction pour la longueur d’outil 1 (sens Z) -99999,9999...+99999,9999
XL Valeur de correction pour la longueur d’outil 2 (sens X) -99999,9999...+99999,9999
YL
Valeur de correction pour la longueur d’outil 3 (sens Y)
-99999,9999...+99999,9999
DZL
La valeur delta de longueur d'outil 1 (sens Z) agit en
supplément de la valeur ZL
-99999,9999...+99999,9999
DXL
La valeur delta de longueur d'outil 2 (sens X) agit en
supplément de la valeur XL
-99999,9999...+99999,9999
DYL
La valeur delta de longueur d'outil 3 (sens Y) agit en
supplément de la valeur YL
-99999,9999...+99999,9999
RS Rayon de la dent : la TNC tient compte du rayon de
la dent dans les cycles de tournage et applique une
correction de rayon de la dent lorsque les contours sont
programmés avec correction de rayon
RL ou RR
-99999,9999...+99999,9999
TO
Orientation d'outil : direction de la dent de l'outil
1...9
ORI
Angle d'orientation de la broche : angle de la broche de
fraisage pour adapter l'outil de tournage à la position
d'usinage
-360,0...+360,0
T-ANGLE Angle d'attaque pour les outils d'ébauche et de finition 0,0000...+179,9999
P-ANGLE
Angle de pointe pour les outils d'ébauche et de finition
0,0000...+179,9999
CUTLENGTH
Long. de plaquette, outil d'usinage de gorges
0,0000...+99999,9999
CUTWIDTH Largeur outil de gorge 0,0000...+99999,9999
TYPE Type de l'outil de tournage : Outil d'ébauche ROUGH,
outil de finition FINISH, taraud THREAD, outil de
plongée RECESS, galet de tournage BUTTON, outil de
tournage de gorges RECTURN
ROUGH, FINISH, THREAD,
RECESS, BUTTON, RECTURN

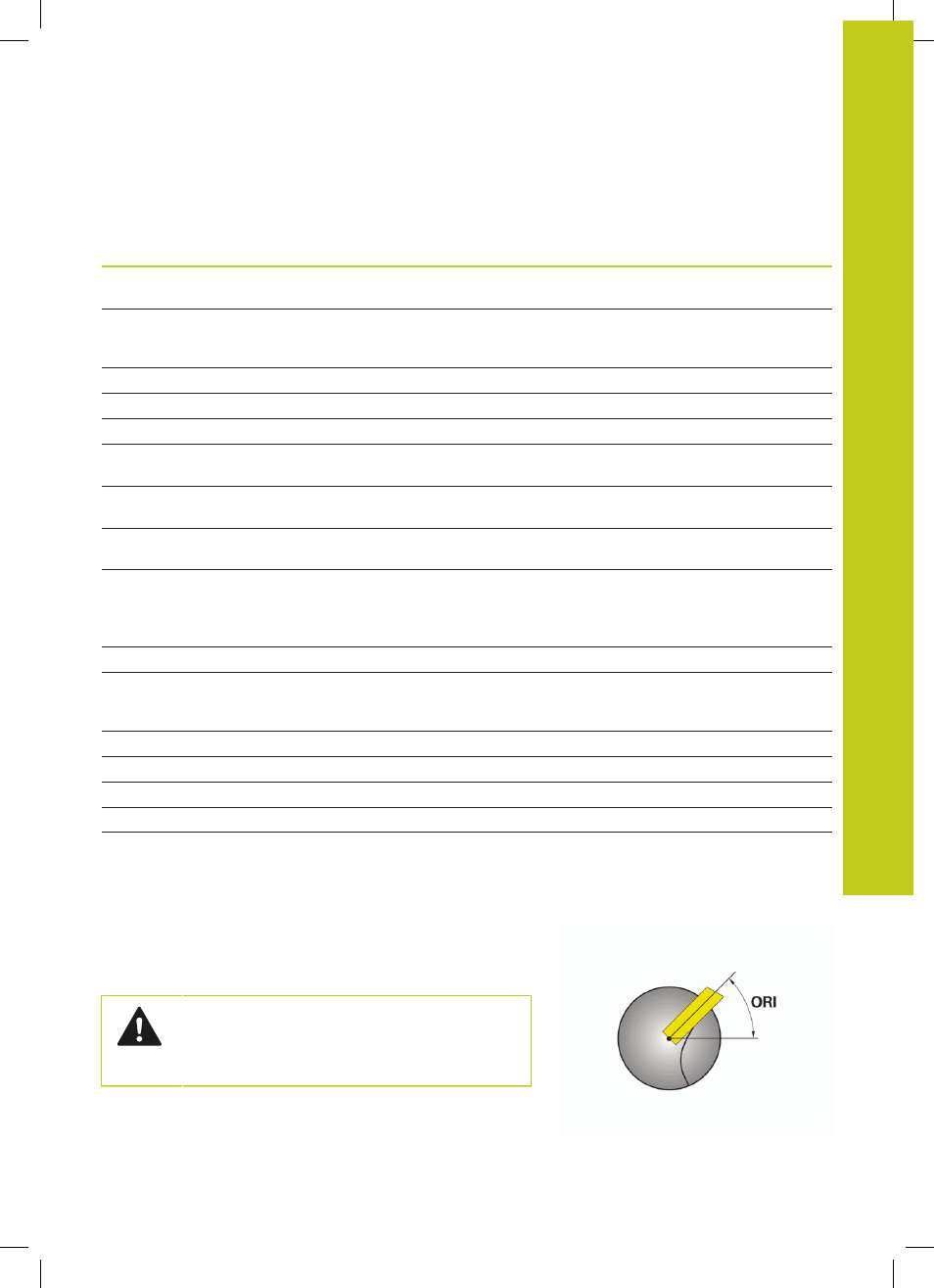

L'angle d'orientation de la broche ORI vous permet de définir la
position angulaire de la broche de l'outil de tournage. En fonction
de l'orientation de l'outil
TO, orientez le tranchant de l'outil vers le
centre de la table rotative ou dans de le sens opposé.
L'outil doit avoir été étalonné, positionné et fixé
correctement.
Vérifiez l'orientation de l'outil en fonction de sa
définition.
