La fonction PLANE pour incliner le plan d'usinage (option 8) 12.2
12
TNC 640 | Manuel utilisateur Programmation en DIN/ISO | 3/2015
427
Abréviations utilisées
PROJECTED
de l'anglais projected = projeté
PROPR
principle plane : plan principal
PROMIN
minor plane : plan secondaire
PROMIN
angl. rotation : rotation

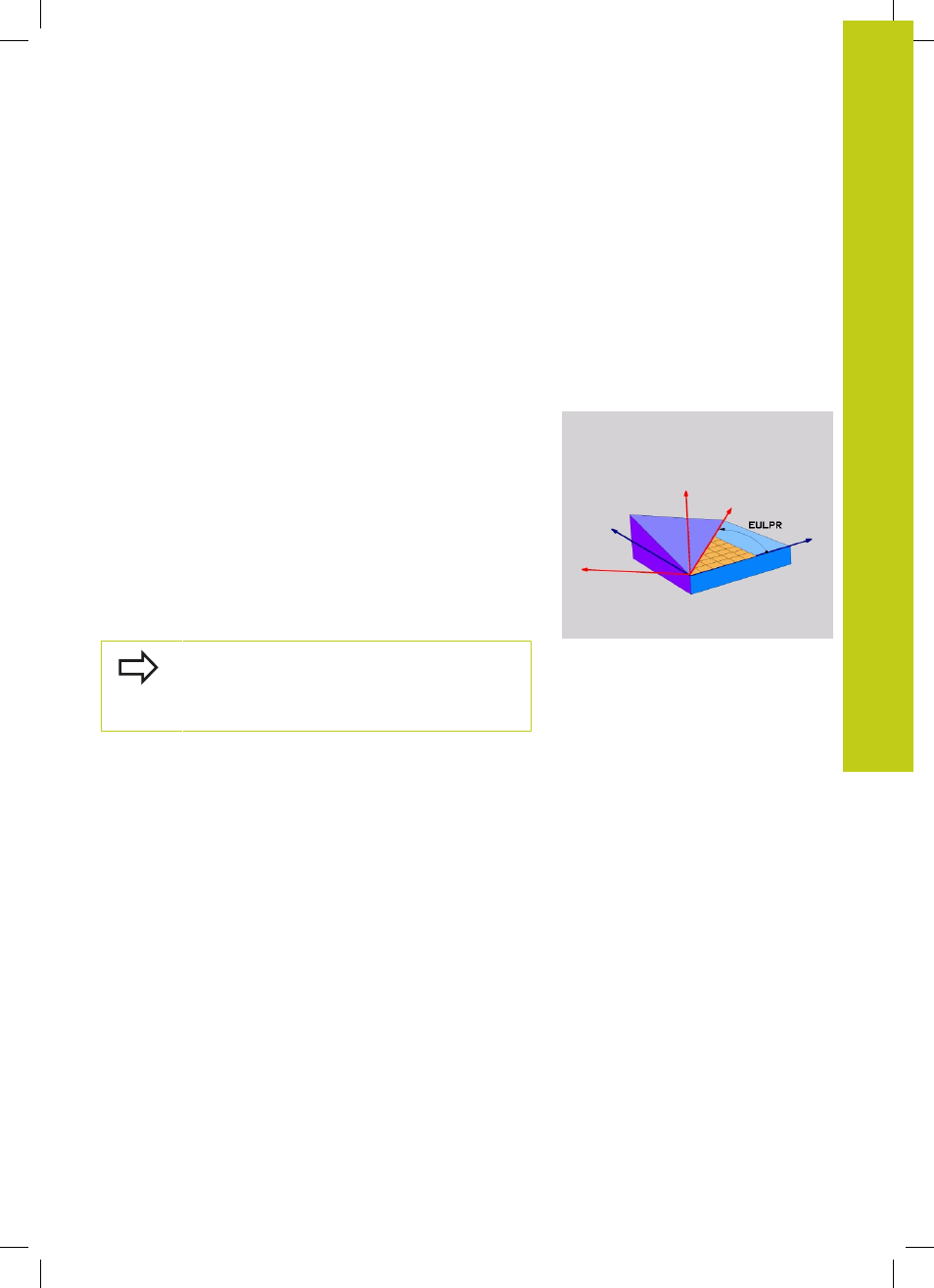

Définir le plan d'usinage avec l'angle d'Euler
PLANE EULER
Application
Les angles d'Euler définissent un plan d'usinage avec jusqu'à trois
rotations autour du système de coordonnées incliné
. Les trois
angles d'Euler ont été définis par le mathématicien suisse Euler.
Transposé au système de coordonnées machine, il en résulte les
définitions suivantes :
Angle de précession :
EULPR
Rotation du système de coordonnée
autour de l'axe Z
Angle de nutation :
EULNU
Rotation du système de coordonnées
autour de l'axe X après une rotation de
l'angle de précession
Angle de rotation :
EULROT
Rotation du plan d'usinage incliné
autour de l'axe incliné Z
Remarques avant de programmer
Description des paramètres pour le comportement
de positionnement : voir "Définir le comportement de
positionnement de la fonction PLANE", page 436.
