HEIDENHAIN iTNC 530 (34049x-08) Pilot - Manuel (Page 177)

177
Dé
finir les position
s
d'usina
g
e

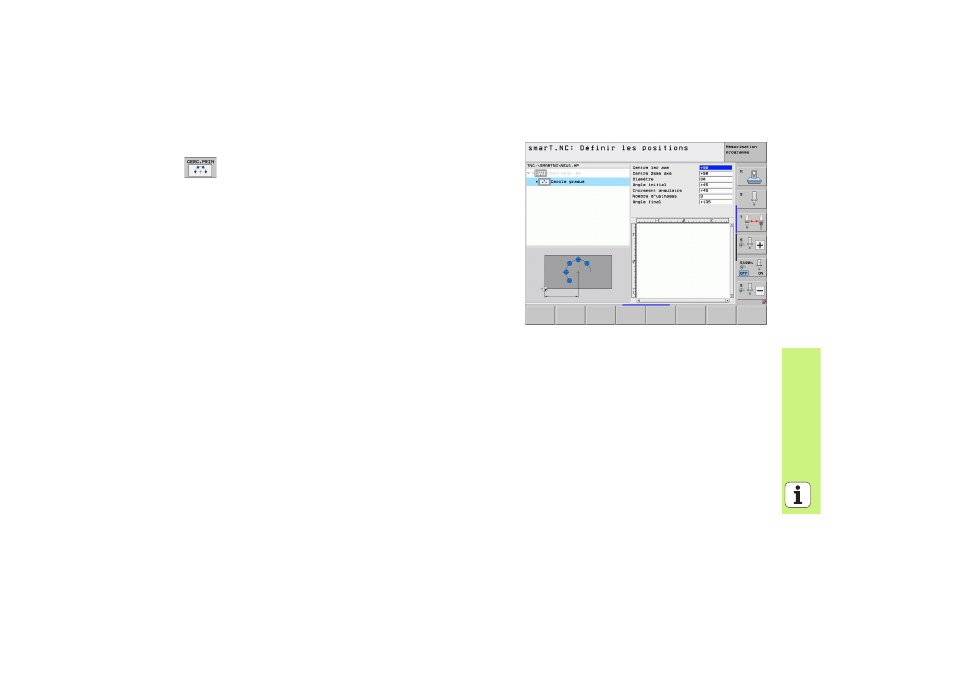

Arc de cercle
 Centre 1er axe : Coordonnée du centre du cercle 1 dans
l'axe principal du plan d'usinage
 Centre 2ème axe : Coordonnée du centre du cercle 2 dans
l'axe secondaire du plan d'usinage
 Diamètre : Diamètre du cercle
 Angle initial : angle polaire de la première position
d'usinage. Axe de référence : axe principal du plan d'usinage
courant (p. ex. X avec l'axe d'outil Z). Valeur positive ou
négative possible
 Incrément angulaire : Angle polaire incrémental entre deux
positions d'usinage. Valeur positive ou négative possible
Une modification de l'incrément angulaire entraîne
automatiquement une modification de l'angle final
programmé
 Nombre d'usinages : nombre total de positions d'usinage sur
le cercle
 Angle final : Angle polaire du dernier trou. Axe de référence
: axe principal du plan d'usinage courant (p. ex. X avec l'axe
d'outil Z). Valeur positive ou négative possible Une
modification de l'angle final entraîne automatiquement une
modification de l'incrément angulaire qui a déjà été
éventuellement programmé
