116
Dé
finir les op
ér
ation
s
d'u
s
inag

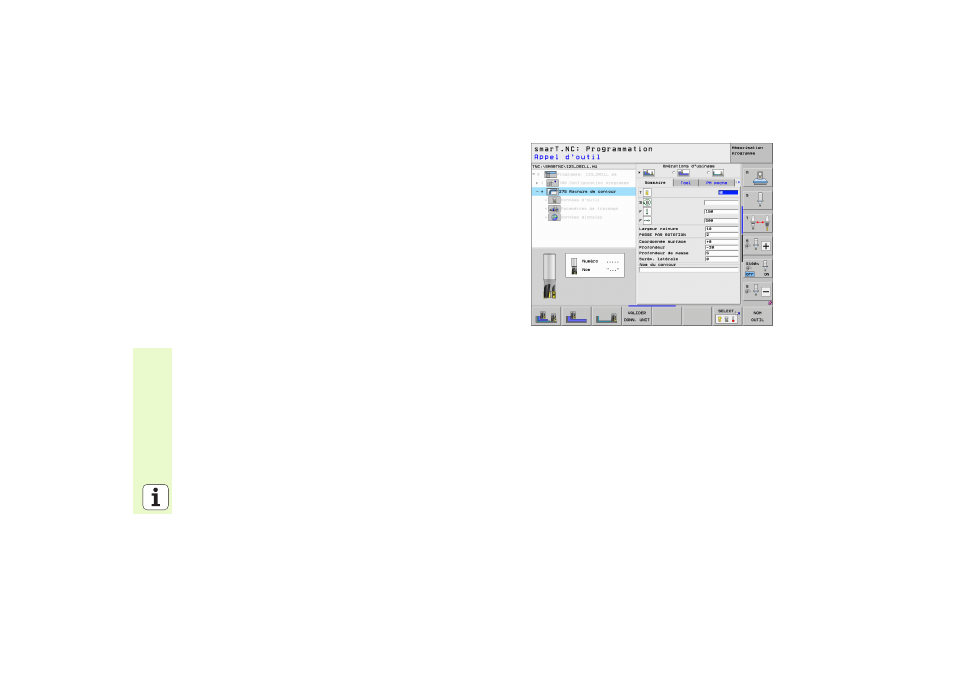

e Unit 275 rainure de contour
Avec rainure de contour, vous pouvez usiner des contours ouverts ou
fermés que vous avez définis dans un programme .HC ou créés à l'aide
du convertisseur DXF.
Paramètres du formulaire Sommaire:
 T : Numéro ou nom d'outil (commutable par softkey)
 S : Vitesse de rotation broche [tours/min.] ou vitesse de coupe [m/min.]
 F : Avance de plongée en profondeur en [mm/min.], FU [mm/tour] ou FZ
[mm/dent]
 F : Avance de fraisage [mm/min.], FU [mm/tour] ou FZ [mm/dent]
 Mode fraisage : Fraisage en avalant, fraisage en opposition ou usinage
pendulaire
 Largeur de la rainure : Introduire la largeur de la rainure; si l'on a
introduit une largeur de rainure égale au diamètre d'outil, la TNC
n'usine qu'en suivant le contour défini.
 Passe par tour : Valeur de déplacement de l'outil dans la direction
d'usinage pour une rotation.
 Coordonnée surface : Coordonnée de la surface de la pièce à laquelle
se réfèrent les profondeurs introduites
 Profondeur : Profondeur de fraisage
 Profondeur de passe : Distance parcourue par l'outil en une passe
 Surép. latérale : Surépaisseur de finition
 Nom du contour : Nom du fichier du contour (.HC) à usiner. Si vous
disposez de l'option convertisseur DXF, celui-ci vous permet de créer
un contour directement à partir du formulaire
