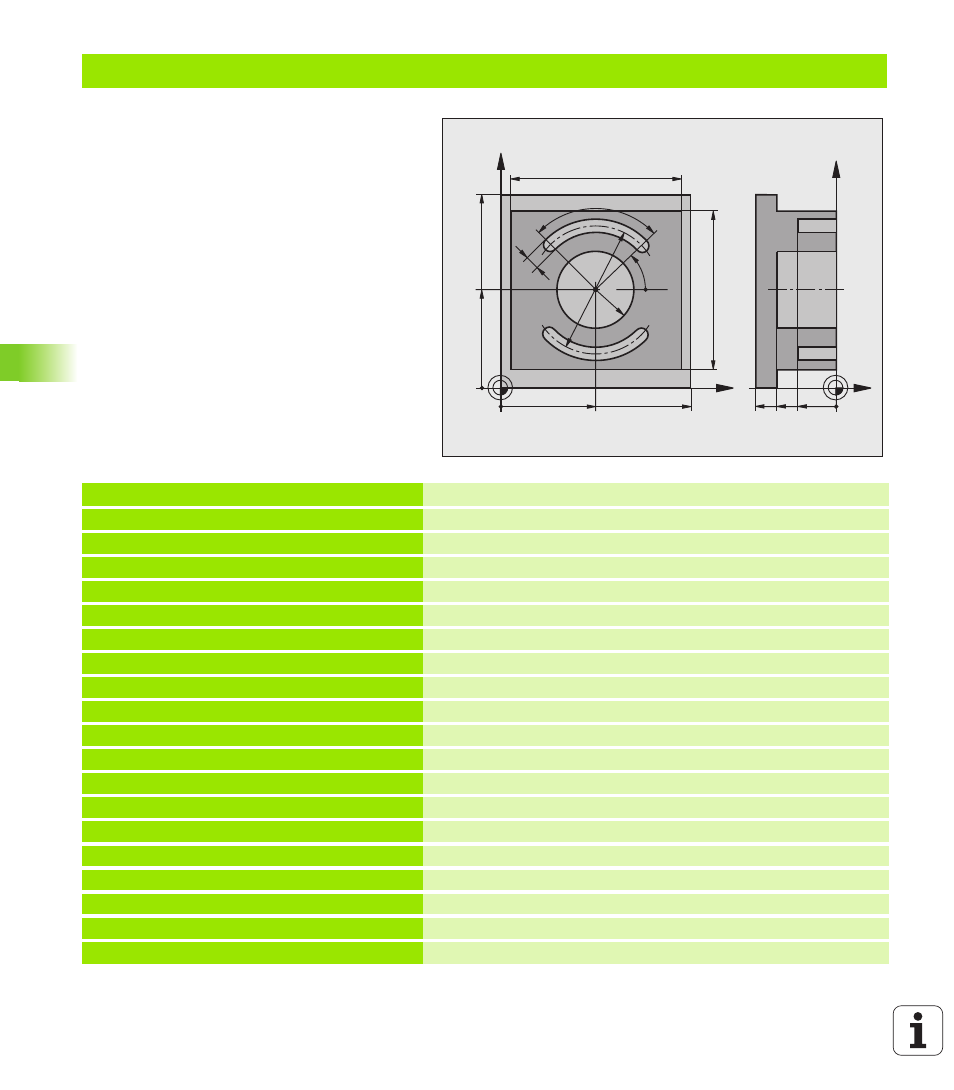

Exemple: Fraisage de poche, tenon, rainure
%C210 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
Définition de la pièce brute
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+6 *
Définition de l’outil d’ébauche/de finition
N40 G99 T2 L+0 R+3 *
Définition d’outil pour fraise à rainurer
N50 T1 G17 S3500 *
Appel de l’outil d’ébauche/de finition
N60 G00 G40 G90 Z+250 *
Dégager l'outil
N70 G256 TENON RECTANGULAIRE
Définition du cycle pour usinage externe
Q218=90
;1ER CÔTÉ
Q424=100
;COTE PIÈCE BR. 1
Q219=80
;2ÈME CÔTÉ
Q425=100
;COTE PIÈCE BR. 2
Q220=0
;RAYON D'ANGLE
Q368=0
;SURÉPAIS. LATÉRALE
Q224=0
;POSITION ANGULAIRE
Q367=0
;POSITION TENON
Q207=250
;AVANCE FRAISAGE
Q351=+1
;MODE FRAISAGE
Q201=-30
;PROFONDEUR
Q202=5
;PROFONDEUR DE PASSE
X
Y
50
50
100
100
80
90
8
90°
45°
R25
70
Z
Y
-40
-20
-30
